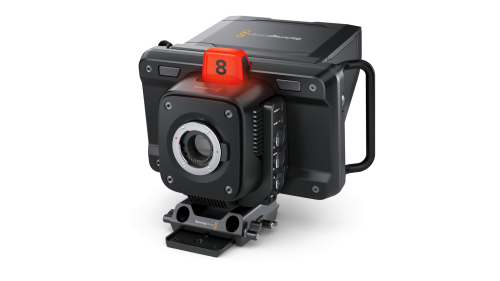

Blackmagic Studio Camera 4K Pro G2

Studio Camera 4K Pro G2 została zaprojektowana do współpracy z potężnymi mikserami SDI i oferuje profesjonalne połączenia 12G-SDI i 10G Ethernet. Jest to idealne rozwiązanie, gdy kamera znajduje się w dużej odległości od miksera. Do dyspozycji jest wyjście 12G-SDI oraz wejście sygnału zwrotnego 12G-SDI, które obejmuje sterowanie kamerą, talkback i tally. Otrzymujesz również to samo wydajne wyjście HDMI z funkcjami sterowania. Ponadto złącze Ethernet 10G umożliwia wszystkie połączenia na jednym kablu, co pozwala na pracę w stylu SMPTE przy znacznie niższych kosztach.

Ponadto nowa wersja Studio Camera 4K Pro G2 i 6K Pro posiada wbudowane strumieniowanie na żywo za pośrednictwem Ethernetu lub danych mobilnych, co pozwala rozmieścić kamery zdalnie niemal w dowolnym miejscu na świecie. To pozwala umieścić kamerę w odległej lokalizacji i wygenerować strumień na żywo w H.264 HD, który jest przesyłany przez internet z powrotem do studia. Wystarczy podłączyć kamerę do internetu za pomocą wbudowanego złącza Ethernet lub telefon 4G lub 5G do portu USB typu C, aby transmitować za pomocą zdalnych danych.

Najwięksi nadawcy używają drogich kamer studyjnych, niezwykle dużych i niezbyt przenośnych. Studio Camera 4K Pro G2 posiada lekki korpus z poliwęglanu wzmocnionego włóknem węglowym oraz innowacyjną technologię w zminiaturyzowanej budowie typu „all-in-one”. Jest przeznaczona do produkcji na żywo, a za pomocą dużego i jasnego, 7" wizjera z bocznymi uchwytami i fizycznymi kontrolkami, łatwo jest śledzić i kadrować ujęcia. Dzięki wizjerowi idealnie nadaje się do programów typu talk-show, produkcji telewizyjnych, wiadomości, sportu, edukacji, prezentacji konferencyjnych, a nawet ślubów. Ekran dotykowy zawiera menu ustawień kamery, a także pokrętła jasności, kontrastu i nakładki ekranowe pokazujące stan i parametry zapisu, histogram, wskaźniki focus peaking, poziomy, linie kadru i wiele innych. Można nawet zastosować LUTy 3D do monitorowania ujęć z pożądanym kolorem i wyglądem. Dodatkowo jest wyposażony w uchwyt do statywu z mocowaniem dla szybkiego ustawiania.

Dzięki zakresowi dynamiki i kolorymetrii cyfrowych kamer filmowych kamera sobie w ekstremalnie trudnych warunkach oświetleniowych, tworząc obrazy o kinowym wyglądzie. Sensor o czułości ISO do 25 600 zapewnia niesamowite zdjęcia nawet w słabo oświetlonych miejscach, a w połączeniu z kolorymetrią Blackmagic 5 generacji oferuje tę samą technologię obrazowania używaną w cyfrowych kamerach filmowych. Korektor kolorów może być nawet sterowany z poziomu miksera. 13-stopniowy zakres dynamiki zapewnia ciemniejsze czernie i jaśniejsze biele, idealne do korekcji kolorów. Rozdzielczość 4096 x 2160 sensora ułatwia pracę w jakości HD i Ultra HD. Ponadto wszystkie modele obsługują od 23,98 kl./s do 60 kl./s.

Wzmocnienie od -12dB (ISO 100) do +36dB (ISO 25 600) w Blackmagic Studio Camera jest optymalne dla redukcji ziarna i szumów na obrazach, przy jednoczesnym zachowaniu pełnego zakresu dynamiki sensora. Wzmocnienie można ustawić z kamery lub zdalnie z miksera za pomocą SDI lub zdalnego sterowania kamerą przez Ethernet.

Dzięki popularnemu mocowaniu obiektywów MFT, kamery Blackmagic Studio są kompatybilne z szeroką gamą niedrogich obiektywów. Aby wyeliminować konieczność sięgania do obiektywu w celu ustawienia zoomu i ostrości, opcjonalne urządzenia do ich regulacji znajdują się w uchwytach statywu, tak jak w przypadku dużej kamery studyjnej. Daje to takie same wrażenia jak przy drogim obiektywie B4.

Opcjonalnie można dodać manetki do regulacji ostrości i zoomu, aby przekształcić te niedrogie obiektywy fotograficzne w niesamowite obiektywy nadawcze. Urządzenia mają złącza USB-C i współpracują ze wszystkimi modelami Blackmagic Studio Camera 4K. Każde urządzenie ma 2 porty USB-C, więc można je połączyć łańcuchowo, a następnie podłączyć do kamery za pomocą jednego połączenia USB. Konstrukcja jest niezwykle precyzyjna, oferując bardzo dokładną kontrolę nad obiektywem, pozwala kadrować i regulować obiektyw bez zdejmowania rąk z uchwytów statywu.

W odróżnieniu od kamer konsumenckich, Blackmagic Studio Camera 4K Pro G2 posiada złącza SDI, które obejmują talkback, umożliwiając operatorowi miksera komunikację z kamerami podczas wydarzeń na żywo. Reżyser może rozmawiać z operatorami kamer, aby kierować wyborem ujęcia, eliminując problem, w którym wszystkie kamery rejestrują ten sam obraz jednocześnie. Złącze talkback znajduje się z boku kamery i działa ze standardowymi 5-pinowymi słuchawkami nadawczymi XLR.

Kamery Blackmagic Studio posiadają wiele złączy do podłączenia sprzętu konsumenckiego i nadawczego. Wszystkie modele są idealne dla mikserów ATEM Mini, bo mają HDMI z tally, sterowanie kamerą i wyzwalanie nagrywania, a ponadto złącza słuchawkowe i mikrofonowe 3,5 mm oraz dwa porty USB-C. Model Blackmagic Studio Camera 4K Pro G2, przeznaczony do nadawczych przepływów pracy, posiada 12G-SDI, Ethernet 10GBASE-T, talkback i zbalansowane wejścia audio XLR. Ethernet 10G wykorzystuje jedno połączenie dla wideo, tally, talkback i zasilania kamery, znacznie przyspieszając konfigurację. Działa jak światłowód SMPTE, ale dzięki standardowemu miedzianemu kablowi Ethernet kategorii 6A jest znacznie tańszy.

Tradycyjne nadawcze kamery studyjne wykorzystują światłowód SMPTE do komunikacji i zasilania kamer, jednak światłowody SMPTE są bardzo drogie. Blackmagic Studio Camera 4K Pro G2 posiada ma Ethernet 10G jako alternatywę dla światłowodu SMPTE.  Pozwala podłączyć wszystkie sygnały do kamery za pomocą jednego połączenia Ethernet IP. Sygnał z kamery, sygnał zwrotny, kod czasowy, sygnał referencyjny, tally, talkback i sterowanie są przesyłane jednym kablem. Działa jak światłowód SMPTE, ale standardowy miedziany kabel Ethernet 10G znacznie obniża jego koszt. Dostępny oddzielnie Blackmagic Studio Converter umożliwia rozdzielenie wszystkich połączeń wideo, audio i talkback po stronie studia. Zawiera również potężny zasilacz, zasilający kamerę przez kabel Ethernet. Dzięki temu nie jest potrzebne źródło zasilania w pobliżu kamery. Ponadto można zamontować 2 na jednym racku używając Blackmagic Universal Rack Shelf!

Blackmagic Studio Camera posiada szybki port USB-C, który umożliwia nagrywanie na zewnętrzne dyski lub podłączenie do szerokiej gamy akcesoriów. Podłącz zewnętrzny dysk flash USB, a kamera nagra wysokiej jakości 12-bitowe pliki Blackmagic RAW do późniejszej edycji i korekcji kolorów. Wystarczy przenieść dysk do komputera i nie tracić czasu na kopiowanie plików. Dodatkowo port USB zasili każdy telefon lub dysk, który jest do niego podłączony.

Niektóre formaty plików, jak H.264, mają wysoki stopień kompresji, więc dodają szumy i artefakty, powodując bezpowrotną utratę szczegółów sensora. Blackmagic RAW eliminuje ten problem. Oferuje wspaniałe obrazy o niesamowitej szczegółowości i bogatej kolorystyce w całym procesie postprodukcji. Blackmagic RAW zapisuje też ustawienia kamery jako metadane, dzięki czemu można później zmienić ISO, balans bieli i ekspozycję w DaVinci Resolve. Ponadto pliki są małe i szybkie w użyciu. Responsywność podczas edycji jest niesamowita.

Kamery Blackmagic Studio mają wbudowane mikrofony. To uwzględnia dźwięk w projekcie, znacznie przyspieszając konfigurację. Ponadto mikrofony są odporne na wstrząsy i wiatr, dając doskonały dźwięk nawet w trudnych warunkach. Jest też wejście audio 3,5 mm do podłączenia mikrofonów do kamer oraz gniazdo słuchawkowe jack 3,5 mm.

Najczęstszym miejscem umieszczania mikrofonów jest miejsce w pobliżu kamer, dlatego model Pro ma najlepszy dźwięk, jaki kiedykolwiek zaprojektowano dla kamery studyjnej. Profesjonalne 2-kanałowe zbalansowane wejścia XLR obsługują poziom liniowy +24 dBu i mają ultraniskoszumowy przedwzmacniacz mikrofonowy z zasilaniem fantomowym P48 oraz równoważny poziom szumów (E.I.N.) wynoszący -131 dBV(A). Dwa przetworniki analogowo-cyfrowe o wysokim zakresie dynamiki 117 dB oferują wysokiej klasy dźwięk wymagany przez nadawców i inżynierów dźwięku. Każdy mikrofon podłączony do wejść XLR będzie miał wyższy poziom szumów niż dźwięk z kamery.

Teraz możesz zdalnie umieścić kamery w dowolnym miejscu na świecie, ponieważ modele Blackmagic Studio Camera 4K Pro G2 i 6K Pro mają wbudowaną transmisję na żywo. To pozwala umieścić kamerę w odległej lokalizacji i wygenerować strumień na żywo w H.264 HD, który jest przesyłany przez internet z powrotem do studia. Wystarczy podłączyć kamerę do internetu za pomocą wbudowanego złącza Ethernet lub telefon 4G lub 5G do portu USB typu C, aby transmitować za pomocą zdalnych danych! Transmisja na żywo jest odbierana w studio przez ATEM Streaming Bridge, gdzie jest konwertowana z powrotem do wideo w celu podłączenia do miksera. ATEM Streaming Bridge może nawet wysyłać sygnały tally, talkback i sterowanie kamerą z powrotem do kamery.

Aby umożliwić szybkie mocowanie na statywie i szybszą konfigurację, wszystkie modele Blackmagic Studio Camera 4K zawierają metalowe mocowanie z systemem szybkiego montażu. Płyta szybkiego mocowania pozwala na wsunięcie kamery na statyw i regulację położenia kamery w przód i w tył, umożliwiając uzyskanie idealnego wyważenia aparatu.

Kamery Blackmagic Studio mają wiele różnych opcji zasilania. Wszystkie modele posiadają wspólne złącze zasilania 12V DC z blokadą, co zapobiega przypadkowemu wyciągnięciu kabla. Podczas korzystania z jednego kabla Ethernet do podłączenia do modelu Blackmagic Studio Camera 4K Pro, cała kamera i jej akcesoria mogą być zasilane z połączenia Ethernet. ATEM Studio Converter posiada duży zasilacz z funkcją PoE do kabla Ethernet, dzięki czemu nie potrzeba żadnego podłączenia zasilania do kamery. Jest to świetne rozwiązanie, gdy w miejscu, w którym umieszczono kamery, nie ma dostępu do zasilania.

Główne cechy:

• Zaprojektowane specjalnie do produkcji na żywo.
• Obudowa z poliwęglanu wzmocnionego włóknem węglowym.
• ISO do 25 600 dla niesamowitej wydajności przy słabym oświetleniu.
• Natywny sensor 4K z 13-stopniowym zakresem dynamiki.
• Kompatybilne z szeroką gamą popularnych obiektywów MFT.
• Duży 7-calowy wizjer o wysokiej jasności.
• Posiada złącza 12G-SDI, HDMI, Ethernet 10G.
• Jeden kabel Ethernet 10G działa jak światłowód SMPTE.
• Port USB-C umożliwia nagrywanie bezpośrednio na dyski zewnętrzne.
• Charakteryzuje się niesamowitą jakością nagrywania w Blackmagic RAW.
• Wbudowane mikrofony stereo zapewniają doskonałą separację.
• Profesjonalne wejścia mini XLR z 48-woltowym zasilaniem fantomowym.
• W zestawie uchwyt statywowy umożliwiający szybkie ustawienie w wybranej lokalizacji.
• Zasilanie przez 12V lub połączenie Ethernet.
• Opcjonalne urządzenia do regulacji ostrości i zoomu do sterowania obiektywem.
• Blackmagic Studio Converter umożliwia połączenie wszystkich sygnałów przez sieć Ethernet.
• Nowość - strumieniowanie na żywo za pośrednictwem Ethernetu lub danych mobilnych

Więcej na stronie Blackmagic Design

Funkcje kamery

Efektywny rozmiar sensora: 17,78 mm x 10 mm (Cztery Trzecie)

Mocowanie obiektywu: Aktywne mocowanie MFT.

Sterowanie obiektywem: Przysłona, ostrość, zoom w obsługiwanych obiektywach.

Zakres dynamiczny: 13 stopni.

Podwójne natywne ISO: Wzmocnienie 0dB i 18dB.

Czułość przy wzmocnieniu 0dB:

• f11 z 2160p59.94
• f12 z 2160p50
• przy 2,000 lx i współczynniku odbicia 89.9%.

Współczynnik sygnał/szum: 63dB dla 2160p

Rozdzielczość nagrania: 3840 x 2160 (Ultra HD) do 60 kl./s.

Liczba klatek na sekundę:

23,98, 24, 25, 29,97, 30, 50, 59,94 i 60 klatek na sekundę. Szybkość odświeżania obrazu do 60 kl./s w Ultra HD.

Ostrość: Funkcja autofokus dla kompatybilnych obiektywów.

Wymiary ekranu: 7″ 1920 x 1200

Rodzaj ekranu: Pojemnościowy ekran dotykowy LCD.

Jasność ekranu: 2000 nitów

Elementy sterujące: Ekran dotykowy ustawień kamery i menu z obrotowym pokrętłem ustawień, przyciskiem programu, przypisywalnymi przyciskami funkcyjnymi F1, F2 i F3, pokrętłami kontrastu jasności i peaking.

Opcje mocowania:

• Mocowanie do statywu 2 x 1/4″.
• Mocowanie do statywu 1 x 3/8″.

Łącza

Wejścia wideo SDI: 1

Wyjścia wideo SDI: 1

Prędkość SDI: 1,5G, 3G, 6G, 12G.

Wyjścia wideo HDMI 2.0: 1

Analogowe wejście audio:

• 2 x analogowe XLR przełączalne pomiędzy poziomem mikrofonowym i liniowym. Obsługa zasilania fantomowego.
• Wejście stereo 1 x 3,5 mm. Może być również użyty do wejścia kodu czasowego.

Analogowe wyjście audio:

• 1 x 5-pinowe XLR dla zestawu słuchawkowego talkback.
• 1 x TRRS mini jack 3,5mm dla słuchawek z mikrofonem.

Wejścia referencyjne: Tri-Sync lub Black Burst w przypadku użycia z opcjonalnym konwerterem Blackmagic Studio.

Wyjście audio SDI: 2 kanały audio programu zintegrowane w 1,5G/3G/6G/12G-SDI. 2 kanały talkback na 15 i 16

Sterowanie zdalne: Zdalne sterowanie kamerą przez SDI, HDMI lub Ethernet.

Ethernet: 10Gb/s

Interfejs komputera:

• 2 x porty rozszerzające USB typu C 3.1 Gen 1 (do 5Gb/s) do zewnętrznego podłączenia urządzeń do ustawiania ostrości / zoomu.
• Aktualizacje oprogramowania za pomocą portu USB-C A.

Audio

Mikrofon: Wbudowany mikrofon stereo.

Wbudowany głośnik: 1 x głośnik mono.

Nadawanie

Transmisja bezpośrednia: Blackmagic Studio Camera 4K Pro G2 obsługuje bezpośrednią transmisję na żywo z wykorzystaniem protokołu Real Time Messaging Protocol (RTMP) za pośrednictwem sieci Ethernet lub współdzielone mobilne połączenie internetowe przez USB typu C.

Platformy strumieniowe: ATEM Television Studio HD8 ISO, ATEM Streaming Bridge, Facebook, Twitch, YouTube, Twitter, Restream.IO, Vimeo, BoxCast, Castr, Afreeca TV, Bilibili, DouYu, Weibo.

Standardy:

Standardy wideo SDI: Brak

Standardy wideo HD: 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080i50, 1080i59.94, 1080i60

Standardy wideo Ultra HD: 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60

Zgodność SDI: SMPTE 292M, SMPTE 424M, SMPTE 425M poziom A i B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 i SMPTE 2082-10

Próbkowanie audio SDI: Telewizyjna standardowa częstotliwość próbkowania 48 kHz i 24-bit

Nośniki

Nośniki: 2 x porty USB-C 3.1 Gen 1 dla zewnętrznych nośników do nagrywania Blackmagic RAW.

Format nośników danych: Możliwość formatowania nośników do systemów plików ExFAT (Windows/Mac) lub HFS+ (Mac).

Obsługiwane kodeki

Kodeki:

• Blackmagic RAW Constant Bitrate 3:1,
• Blackmagic RAW Constant Bitrate 5:1,
• Blackmagic RAW Constant Bitrate 8:1,
• Blackmagic RAW Constant Bitrate 12:1,
• Blackmagic RAW Constant Quality Q0,
• Blackmagic RAW Constant Quality Q1,
• Blackmagic RAW Constant Quality Q3,
• Blackmagic RAW Constant Quality Q5

Funkcje pamięci masowej

Rodzaj nośnika pamięci masowej: 2 x porty USB-C 3.1 Gen 1 dla zewnętrznych nośników.

Formaty nagrywania: Blackmagic RAW 3:1, 5:1, 8:1, 12:1, Q0, Q1, Q3 i Q5 w rozdzielczości Ultra HD 3840 x 2160 przy wybranej częstotliwości odświeżania.

Prędkość zapisywania danych:

• Częstotliwość zapisu w oparciu o 30 klatek na sekundę.

3840 x 2160 (Ultra HD)

Blackmagic RAW 3:1 - 127 MB/s
Blackmagic RAW 5:1 - 77 MB/s
Blackmagic RAW 8:1 - 48 MB/s
Blackmagic RAW 12:1 - 32 MB/s
Blackmagic RAW Q0 - 96 do 190 MB/s
Blackmagic RAW Q1 - 64 do 153 MB/s
Blackmagic RAW Q3 - 43 do 109 MB/s
Blackmagic RAW Q5 - 26 do 64 MB/s

Podane współczynniki zapisu Constant Quality są jedynie orientacyjne.
Rzeczywiste współczynniki zapisu są całkowicie zależne od tematyki zdjęcia.

Sterowanie

Sterowanie zewnętrzne: Blackmagic Zoom Demand i Blackmagic Focus Demand do sterowania kamerą i obiektywem za pomocą uchwytów statywu.

Blackmagic Control Protocol przez SDI i HDMI do zewnętrznego sterowania, gdy jest używany z kompatybilnym mikserem ATEM z oprogramowaniem ATEM Software Control lub ATEM Camera Control Panel. Obejmuje kontrolę niektórych ustawień kamery, ostrości, przysłony i zoomu z kompatybilnymi obiektywami, korektor kolorów, tally oraz rozpoczęcie i zatrzymanie nagrywania na zewnętrznym nośniku poprzez port USB.

Korektor koloru

DaVinci YRGB

Talkback i tally

Lampka Tally Live"

• 1 x z przodu dla występującego,
• 1 x z tyłu do operatora.

Talkback: Kanały SDI 15 i 16.

Oprogramowanie

Zawarte oprogramowanie: Konfiguracja Blackmagic Camera dla Mac i Windows.

Systemy operacyjne

• Mac 12.0 Monterey,
• Mac 13.0 Ventura lub nowsza wersja
• Windows 10 64-bitowy

Wymogi zasilania

Zasilanie: 1 x zewnętrzny zasilacz 12V DC 60W.

Wejścia zasilania:

• 1 x zamykane złącze cylindryczne 12V DC 5,5 mm.
• 1 x 4-pinowe wejście XLR 12V DC dla zewnętrznego zasilania lub akumulatora.
• 1 x złącze RJ45 Ethernet do zasilania z zasilaczy PoE typu 4.

Zużycie energii:

• 26 - 40 W przy użyciu wejścia DC.
• 30 - 46 W przy użyciu wejścia PoE.

Akcesoria opcjonalne:

• Blackmagic Focus Demand
• Blackmagic Zoom Demand
• Blackmagic Studio Converter
• Miksery ATEM Mini / ATEM SDI
• Miksery ATEM Television Studio Pro
• Blackmagic 3G-SDI Shield dla Arduino

Specyfikacje fizyczne i środowiskowe

Temperatura robocza: 0°C do 40°C (32° - 104°F)

Temperatura przechowywania: -20°C do 45°C (-4° - 113°F)

Wilgotność względna: 0% - 90% kondensacja nie występuje

Elementy zawarte w zestawie

• Blackmagic Studio Camera 4K Pro G2
• Osłona przeciwsłoneczna Blackmagic Studio Camera
• Mocowanie statywu kompatybilne z lekkimi szynami 15mm
• Osłona przeciwpyłowa głowicy
• Zewnętrzny zasilacz 12V DC z wtyczką blokującą i międzynarodowymi adapterami gniazd dla większości krajów.
