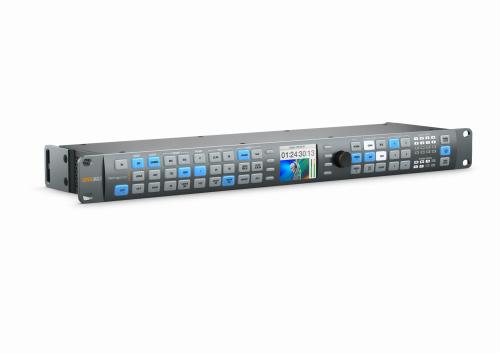

Blackmagic Teranex AV - Procesor Obrazu Ultra HD 12G, 1089 Konwersji

Blackmagic Teranex AV to zaprojektowany do realizacji na żywo model najpotężniejszego na świecie procesora obrazu. Zdolny jest do 1089 różnych konwersji formatów od SD do 2160p60.

Teranex AV został specjalnie zaprojektowany z uwzględnieniem nowych funkcji przeznaczonych do obsługi wydarzeń na żywo i profesjonalnych instalacji AV, a także dla środowisk transmisyjnych (broadcastowych) i postprodukcyjnych. Zyskujesz 1089 konwersji w górę (up), w dół (down), krzyżowych (cross) i standardów dla wszystkich formatów aż do 2160p60, w połączeniu z opatentowanymi algorytmami Teranex i legendarną jakością obrazu.

Teranex AV oferuje niskie opóźnienie (low latency), pamięć kadrów do dodawania logotypów i grafik, zamrażanie obrazu na żywo (live freeze frame) oraz możliwość generowania sygnału referencyjnego. Otrzymujesz profesjonalne złącza 12G-SDI oraz Quad SDI, które mogą być używane jednocześnie, złącza konsumenckie HiFi, złącza audio XLR, wejście, wyjście i pętlę (loop) HDMI oraz wiele więcej! Z tyłu obudowy znajdują się nawet metalowe wsporniki, które chronią kable i złącza przed uszkodzeniem podczas instalacji w ciasnych miejscach!

Łącza



• Wejścia wideo SDI: 1x BNC (IN A) – 10-bitowe SD,     HD, 2K, 3G HD poziomy A i B, automatyczne przełączanie 6G i 12G     Ultra HD. 1x BNC (IN B) – 10-bitowe SD, HD, 2K, 3G HD poziomy A i     B, automatyczne przełączanie 6G i 12G Ultra HD. Możliwość     użycia jako drugie wejście lub wejście dual link dla 4:2:2 3G lub     6G Ultra HD.

• Pętle wejściowe wideo SDI: 1x BNC (IN A Loop) – Z     przetaktowaniem (Reclocked), 10-bitowe SD, HD, 2K, 3G HD, 6G i 12G     Ultra HD z automatycznym przełączaniem. 1x BNC (IN B Loop) – Z     przetaktowaniem (Reclocked), 10-bitowe SD, HD, 2K, 3G HD, 6G i 12G     Ultra HD z automatycznym przełączaniem.

• Wyjścia wideo SDI: 1x BNC (OUT A) – 10-bitowe SD,     HD, 2K, 3G HD poziomy A i B, automatyczne przełączanie 6G i 12G     Ultra HD. 1x BNC (OUT B) – 10-bitowe SD, HD, 2K, 3G HD poziomy A i     B, automatyczne przełączanie 6G i 12G Ultra HD. Możliwość     użycia jako wyjście dual link dla 4:2:2 3G lub 6G Ultra HD.

• Wyjścia wideo Quad SDI: 4x BNC (Kanały A, B, C, D) -     10-bitowe 3G-SDI Quad Link lub Quad HD Split dla Ultra HD     p50/59.94/60; 10-bitowe 1.5G-SDI Quad HD Split dla Ultra HD     p23/24/25/29/30. Dla innych formatów wyjściowych złącza te     dostarczają cztery zduplikowane wyjścia SDI.

• Wejścia wideo HDMI: 1x złącze HDMI 2.0 typu A. YUV     lub RGB, automatyczne przełączanie.

• Pętle wejściowe wideo HDMI: 1x złącze HDMI 2.0     typu A. Aktywna pętla wejściowa.

• Wyjścia wideo HDMI: 1x złącze HDMI 2.0 typu A. YUV     lub RGB, wybierane przez użytkownika.

• Wejścia audio SDI:     16 kanałów w SD, HD, 3G HD, 2K i Ultra HD.

• Wyjścia audio SDI:     16 kanałów w SD, HD, 3G HD, 2K i Ultra HD.

• Wejścia audio     HDMI: 8 kanałów w SD, HD, 3G HD, 2K i Ultra HD.

• Wyjścia audio     HDMI: 8 kanałów w SD, HD, 3G HD, 2K i Ultra HD.

• Złącze światłowodowe (opcjonalne): 1x gniazdo     światłowodowe SMPTE SFP.

• Światłowodowe wejścia wideo: 1x 10-bitowe SD, HD,     3G HD, 2K, automatyczne przełączanie Ultra HD.

• Światłowodowe wyjścia wideo: 1x 10-bitowe SD, HD,     3G HD, 2K, automatyczne przełączanie Ultra HD.

• Światłowodowe wejścia audio: 16 kanałów w SD, HD,     3G HD, 2K i Ultra HD.

• Światłowodowe wyjścia audio: 16 kanałów w SD, HD,     3G HD, 2K i Ultra HD.

• Analogowe wejścia audio: 2x XLR - 2 kanały     profesjonalnego zbalansowanego dźwięku analogowego (złącza XLR     są współdzielone z wejściami AES/EBU). 2x RCA - stereofoniczny     niezbalansowany dźwięk analogowy na złączach RCA dla sprzętu     konsumenckiego.

• Cyfrowe wejścia audio AES/EBU: 2x XLR - 2 pary (4     kanały) profesjonalnego zbalansowanego dźwięku cyfrowego 110Ω     (złącza XLR współdzielone z wejściami analogowymi).

• Wbudowana obsługa Dolby®: Przepuszczanie (pass     through) Dolby® AC-3 we wszystkich konwersjach. Przepuszczanie     Dolby® E z wyjątkiem konwersji klatkażu wideo.

• Wejścia kodu czasowego: Obsługa VITC/ATC. Brak     obsługi LTC.

• Wyjścia kodu czasowego: Obsługa VITC/ATC. Brak     obsługi LTC.

• Obsługa wielu prędkości (Multi Rate): Złącza SDI     przełączalne pomiędzy standardową rozdzielczością, wysoką     rozdzielczością i Ultra HD. SDI przełącza się między 270 Mb/s     standard definition SDI, 1.5 Gb/s HD-SDI i 2K SDI, 3G HD, 6G i 12G     Ultra HD.

• Wejście referencyjne: 1x BNC - Black Burst w SD lub     Tri-level sync w HD.

• Wyjście referencyjne: 1x BNC - Wewnętrzny generator     referencyjny dostarczający sygnał blackburst lub tri-level sync z     aktualnym klatkażem wyjściowym.

• Interfejs komputerowy: 1 x port USB typu C do     aktualizacji oprogramowania. 1 x port Gigabit Ethernet (RJ45) do     zdalnego sterowania i konfiguracji.

• Interfejs procesora: Podświetlane przyciski, diody     LED stanu i wyświetlacz LCD z łatwym w obsłudze menu ekranowym.

Standardy

• Standardy wideo SD: 525i59.94 NTSC, 625i50 PAL

• Standardy wideo HD 1.5G-SDI: 720p50, 720p59.94,     720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30,     1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30,     1080i50, 1080i59.94, 1080i60

• Standardy wideo HD 3G-SDI: 1080p50, 1080p59.94,     1080p60 poziomy A i B

• Standardy wideo 2K: 2K DCI 23.98p, 2K DCI 24p, 2K DCI     23.98PsF, 2K DCI 24PsF

• Standardy wideo Ultra HD: 2160p23.98, 2160p24,     2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60

• Zgodność SDI: SMPTE 259M, SMPTE 292M, SMPTE 296M,     SMPTE 372M, SMPTE 425M

• Obsługa metadanych SDI: Obsługa VITC/ATC, SMPTE 12M.     Obsługa indeksowania wideo, w tym WSS, RP186 i AFD, SMPTE 2016.     Obsługa napisów rozszerzonych (closed captioning) dla konwersji do     i z 608 i 708, SMPTE 334M.

• Próbkowanie audio: Standardowa telewizyjna     częstotliwość próbkowania 48 kHz i 24-bit HD, 20-bit SD.

• Próbkowanie wideo: 4:2:2

• Precyzja kolorów: 10-bitowa

• Przestrzeń barw: REC 601, REC 709

• Standardy wideo SDI: Przełączalne 525 NTSC, 625 PAL,     720HD, 1080HD, 2K DCI i Ultra HD 3840 x 2160.

• Precyzja kolorów     HDMI: 4:2:2 10-bitowa

• Ochrona przed     kopiowaniem: Wejście HDMI nie jest w stanie przechwytywać     obrazu z zabezpieczonych przed kopiowaniem źródeł HDMI. Zawsze     upewnij się co do praw autorskich przed przechwytywaniem lub     dystrybucją treści.

Konwersje i przetwarzanie

• Konwersja proporcji obrazu (Aspect Ratio): Konwersje     zmiennych i stałych proporcji obrazu w czasie rzeczywistym.

• Przetwarzanie wideo w czasie rzeczywistym: Obejmuje     redukcję szumów, wykrywanie kadencji z wstawianiem/usuwaniem,     wykrywanie cięć montażowych, korekcję kolorów i kontrolę     wzmacniacza przetwarzającego (proc amp).

• Przetwarzanie z niskim opóźnieniem (Low Latency):     Przetwarzanie w czasie rzeczywistym z opóźnieniem 2 klatek,     dostępne dla wybranych konwersji formatów.

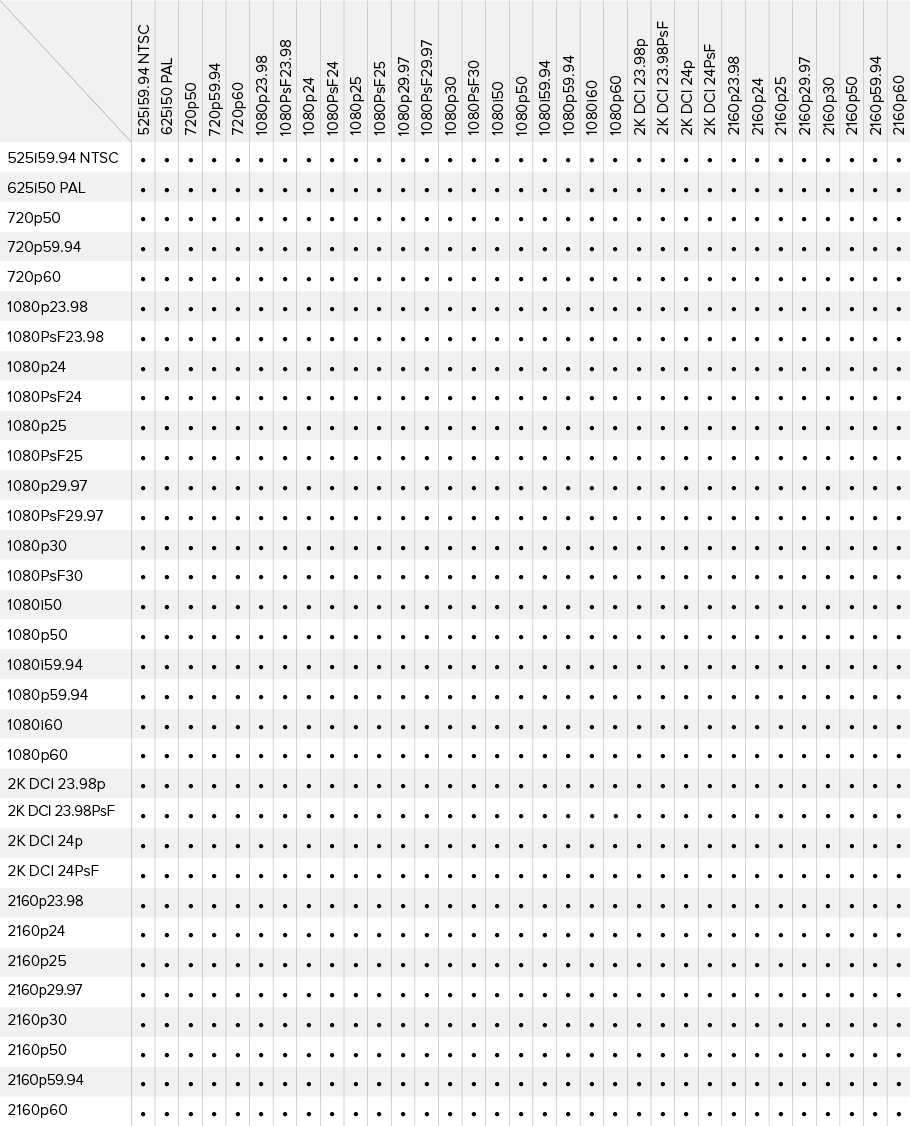

• Konwersja formatów: Konwersja w górę (up     conversion), w dół (down conversion), krzyżowa (cross conversion)     i konwersja standardów SD/HD/Ultra HD w czasie rzeczywistym.

• Konwersja przestrzeni barw: Sprzętowa, w czasie     rzeczywistym.

• Pamięć kadrów (Still Store): Przechwytywanie klatki     wideo do pamięci nieulotnej z bieżącego sygnału wejściowego lub     bufora zamrożenia obrazu.

• Zamrożenie obrazu (Freeze Frame): Tymczasowe     zamrożenie przychodzącego wideo na żywo.

• Wzorce testowe: Pasy SMPTE 75%; pełnopolowe pasy     kolorowe 75%; siatka zbieżności; multiburst; czarny ekran z     wybieralnymi tonami audio i możliwością wyboru ruchu poziomego     wzorca.

• Przełączanie wyjść: Wyjście można przełączać     pomiędzy wejściowym sygnałem wideo, wewnętrzną czernią, klatką     zapisaną przez użytkownika (still frame) lub zamrożoną klatką z     wideo wejściowego. Szybkość przejścia można ustawić w zakresie     od 0 do 5 sekund. Przejście wymusza przenikanie przez czerń     (dissolve through black).

Oprogramowanie

• Sterowanie programowe: Darmowa aplikacja sterująca     Teranex Setup do zmiany ustawień w systemach Windows 8.1, Windows     10 i Mac.

• Aktualizacja oprogramowania wewnętrznego: Przez     złącze USB typu C za pomocą dołączonej aplikacji Teranex Setup.

Systemy operacyjne

• Mac 10.15 Catalina, Mac 11.1 Big Sur lub nowsza wersja

• Windows 10 64-bitowy

Zasilanie i specyfikacja fizyczna

• Zasilacz: 1 x wbudowany uniwersalny zasilacz AC z     wejściem IEC C14. Wymagany kabel zasilający IEC. 100-240V,     50-60Hz.

• Typowy pobór mocy: 42 W

• Temperatura robocza: Od 0° do 40° C

• Temperatura przechowywania: Od -20° do 45° C

• Wilgotność względna: Od 0% do 90% bez kondensacji
