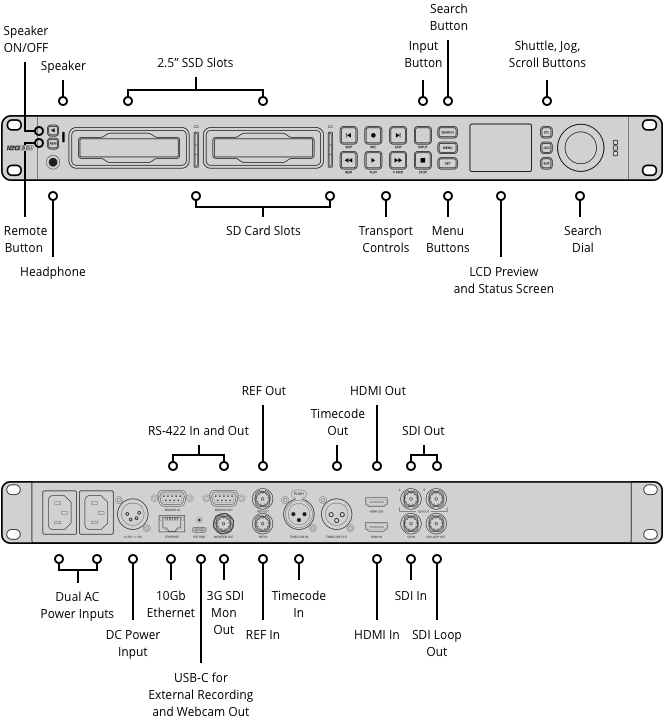

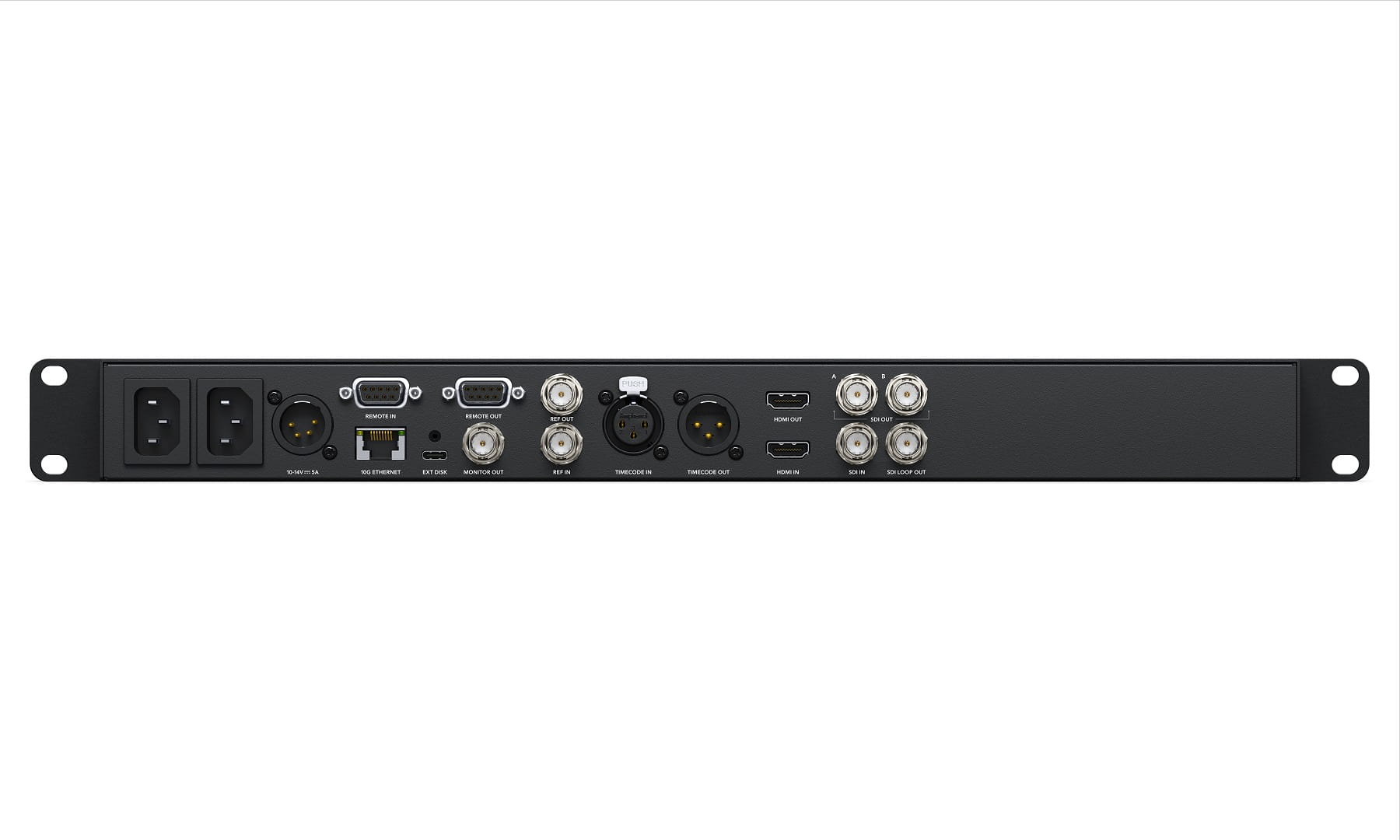

Łącza
Wejścia wideo SDI
1
Wyjścia wideo SDI
2
Wyjścia monitora SDI
1
Prędkość SDI
270Mb, 1,5G, 3G, 6G, 12G.
Wejścia wideo HDMI 2.0
1
Wyjścia wideo HDMI 2.0
1
Wbudowany głośnik
Mono
Wyjście audio
1 x jack 6,35 mm do słuchawek
Ekran
2,2-calowy LCD.
Połączenia kodu czasowego
1 x wejście XLR, 1 x wyjście XLR.
Połączenia referencyjne
1 x wejście BNC, 1 x wyjście BNC. Tri-Sync lub Black Burst
Wejścia audio SDI
16-kanałowe wbudowane audio.
Wyjścia audio SDI
16-kanałowe wbudowane audio.
Wejścia Audio HDMI
8-kanałowe wbudowane audio.
Wyjścia Audio HDMI
8-kanałowe wbudowane audio.
Sterowanie zdalne
1 x wejście RS-422, 1 x wyjście RS-422.
Konfiguracja nagrywarki
Przez interfejs użytkownika lub Blackmagic HyperDeck Ethernet Protocol
Ethernet
10Gb/s
Interfejs komputera
1 x USB typu C 3.1 Gen 2 (do 10Gb) do nagrywania na dysk zewnętrzny, wyjście kamery internetowej, konfiguracji i aktualizacji oprogramowania.
Standardy
Standardy wideo SDI
525i59.94 NTSC, 625i50 PAL
Standardy wideo HD
720p50, 720p59.94, 720p601080i50, 1080i59.94, 1080i601080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p601080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
2K DCI Standardy wideo
2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI
Standardy wideo Ultra HD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
4K DCI standardy wideo
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI
Zgodność SDI
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M poziom A i B, SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1, SMPTE 2082‑10, SMPTE 2084 i SMPTE 2108‑1.
Obsługa metadanych SDI
HD RP188 i napisy w formacie CEA-708. Metadane HDR obsługiwane przez SDI.
Obsługiwane formaty HDMI
525i59.94 NTSC, 625i50 PAL,720p50, 720p59.94, 720p60,1080i50, 1080i59.94, 1080i60,1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60,2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI,2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60,4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI
Próbkowanie Audio
Telewizyjny standard 24 bitów, częstotliwość próbkowania 48 kHz.
Próbkowanie wideo
4:2:2 YUV
Precyzja kolorów
10-bitowa
Przestrzeń kolorów
REC 601, REC 709, REC 2020. 33-punktowe LUTy 3D mogą być zastosowane do wyjścia monitorowego SDI.
Obsługuje HDR
Hybrid Log-Gamma, ST2084 300, ST2084 500, ST2084 800, ST2084 1000, ST2084 2000, ST2084 4000, ST2084.
Obsługuje wiele prędkości transmisji
Automatyczne wykrywanie SD, HD, 6G-SDI i 12G-SDI
Zabezpieczenie przed kopiowaniem
Wejście HDMI nie jest w stanie przechwycić sygnału ze źródeł HDMI zabezpieczonych przed kopiowaniem. Zawsze należy potwierdzić własność praw autorskich przed utrwaleniem lub rozpowszechnieniem treści.
Nośniki
Nośniki
2 x 2,5-calowe sloty dyskowe2 x sloty kart SD1 x port USB-C 3.1 Gen 2dla zewnętrznego nagrywania SD, HD, 2K DCI, Ultra HD i 4K DCI.
Kliknij tutaj, aby zapoznać się z listą kompatybilnych nośników.
Rodzaj nośnika
Nośniki pamięci SATA-II lub SATA-III 2,5 cala Karty pamięci UHS-I i UHS-II SD.
Format nośników danych
Możliwość formatowania nośników do systemów plików ExFAT (Windows/Mac) lub HFS+ (Mac).
Obsługiwane kodeki
ProRes HQ QuickTime, ProRes 422 QuickTime, ProRes LT QuickTime, ProRes Proxy QuickTime dla wszystkich formatów do 2160p60. Odtwarzanie tylko ProRes 4444 QuickTime do 2160p60 z automatycznym routingiem wypełnienia i klucza przez wyjścia SDI A i B DNxHD 220x, DNxHD 220x MXF, DNxHD 145, DNxHD 145 MXF, DNxHD 45, DNxHD 45 MXF dla formatów HD 720p i 1080p z prędkością do 60 kl/s. Formaty DNxHR HQX, DNxHR HQX MXF, DNxHR SQ, DNxHR SQ MXF, DNxHR LB, DNxHR LB MXF dla 2K DCI i 2160p do 60kl/s. H.265 SDI 4:2:2 10-bitowe, H.265 Wysokie 4:2:0 10-bitowe, H.265 Średnie 4:2:0 10-bitowe, H.265 Niskie 4:2:0 10-bitowe dla wszystkich formatów 2160p do 60 kl/s. H.264 SDI 4:2:2 10-bitowe, H.264 Wysokie 4:2:0 8-bitowe, H.264 Średnie 4:2:0 8-bitowe, H.264 Low 4:2:0 8 bit dla wszystkich formatów do 1080p60.
Sterowanie

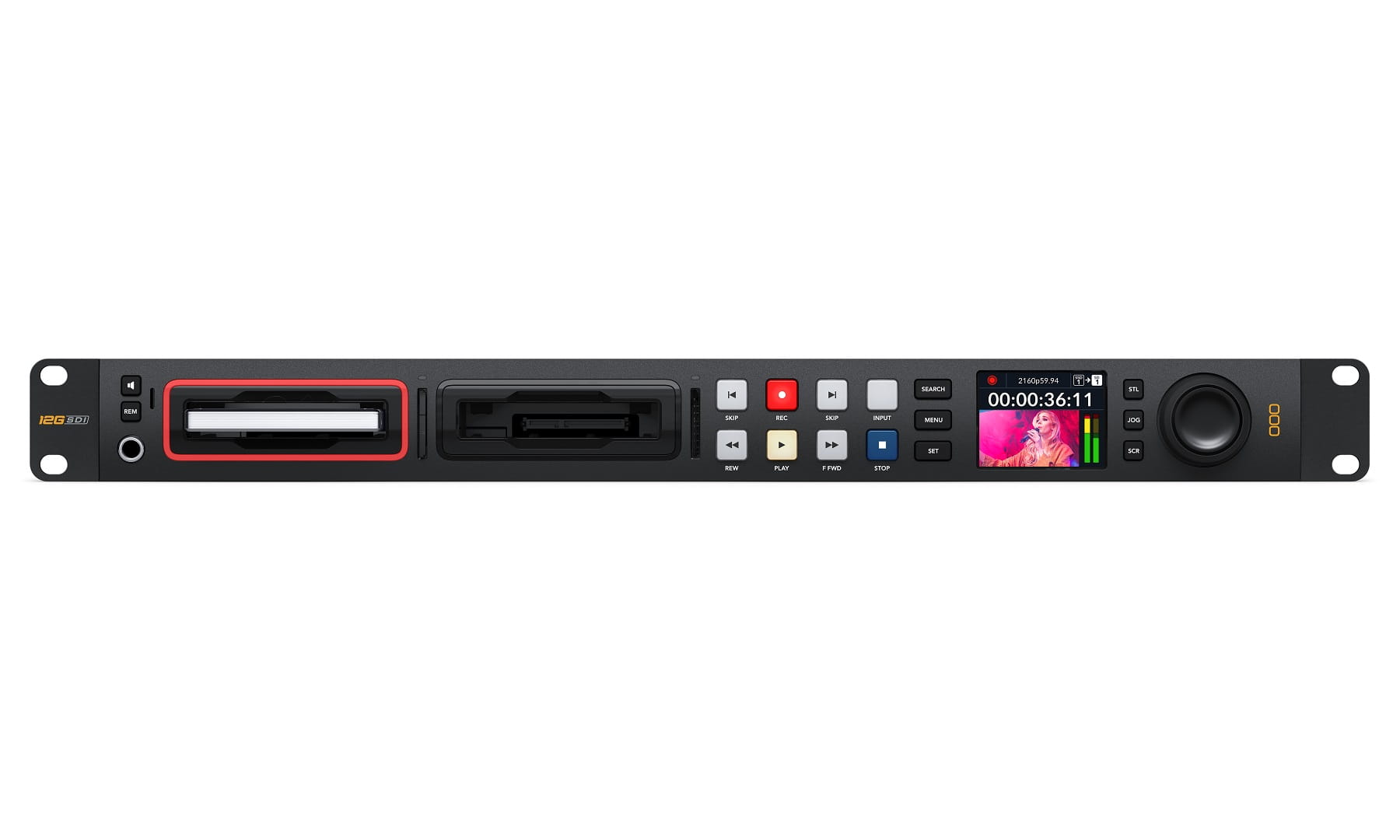

Wbudowany panel sterowania
16 przycisków do transportu i sterowania urządzeniem z pokrętłem wyszukiwania wyposażonym w elektroniczne sprzęgło i kolorowy 2,2-calowy wyświetlacz.
Sterowanie zewnętrzne
Sterowanie dekiem RS-422, SDI start/stop, uruchomienie kodu czasowego. Zawiera Blackmagic HyperDeck Ethernet Protocol Obsługuje zdalne przesyłanie plików przez FTP.
Oprogramowanie
Zawarte oprogramowanie
Blackmagic OSKonfiguracja Blackmagic HyperDeckOprogramowanie wewnętrzne jest aktualizowane przy starcie systemu lub poprzez Blackmagic HyperDeck Setup za pomocą portu USB.
Wyświetlacze
Wbudowany 2,2-calowy wyświetlacz LCD do monitorowania obrazu, dźwięku, kodu czasowego i ustawień menu.
Kontrolki LED wokół slotów na nośniki SSD i kontrolki LED nad slotami na nośniki SD.
Wymogi zasilania
Zasilanie
2 x wewnętrzne 100 - 240V AC 50/60Hz.
1 x 4 pinowe wejście XLR 12V DC dla zewnętrznego zasilania lub akumulatora.
Zużycie energii
100 W max.
Akcesoria
Akcesoria opcjonalne
HyperDeck Extreme Control

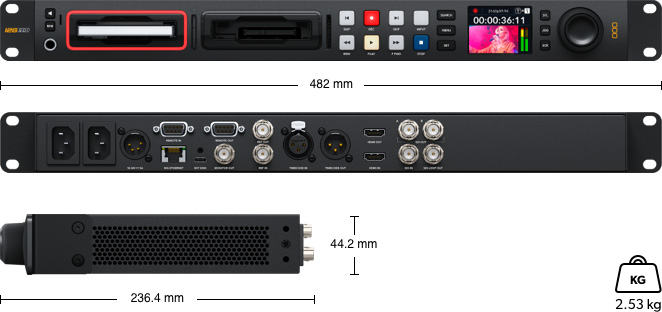

Instalacja fizyczna
Wysokość 1 jednostki rackowej.
Specyfikacje fizyczne i środowiskowe
Temperatura robocza
0° do 40° C (32°do 104° F)
Temperatura przechowywania
-20°C do 60°C (-4° do 140°F)
Wilgotność względna
0% - 90% kondensacja nie występuje
