Blackmagic Videohub 10x10 12G

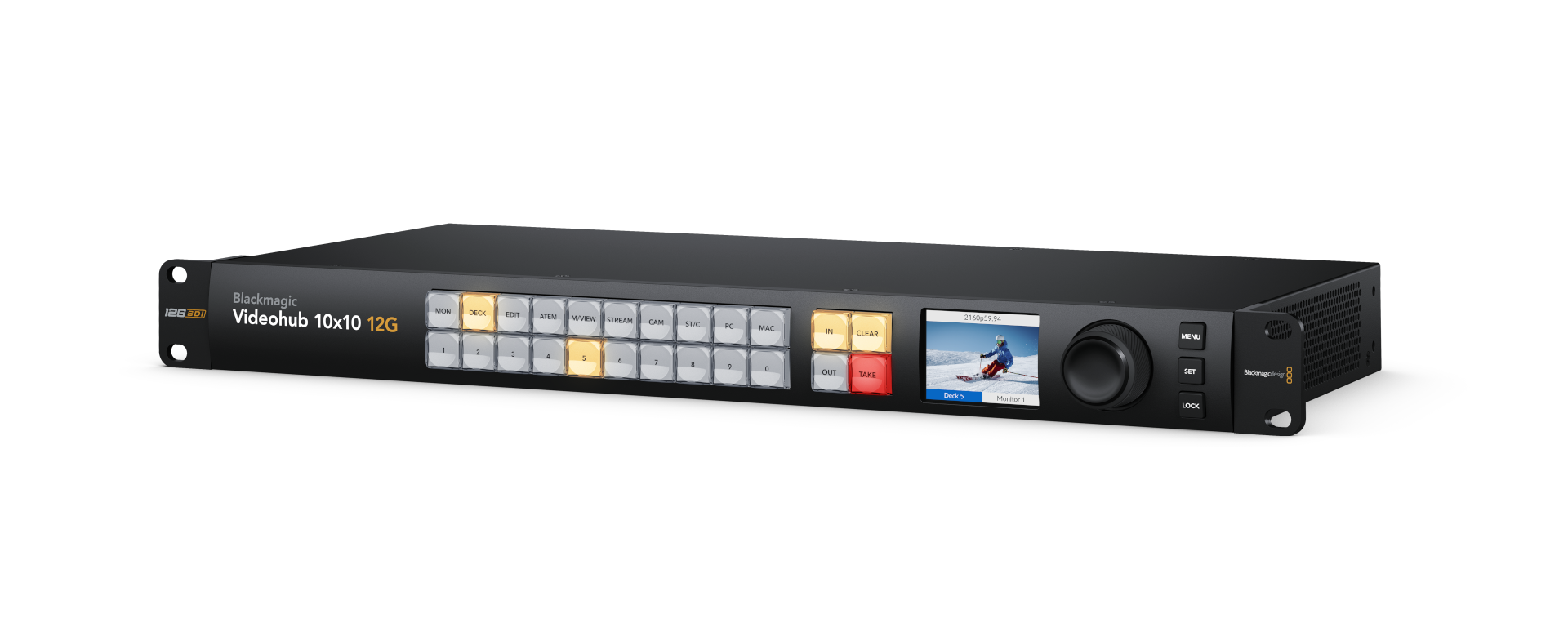

Blackmagic Videohub 10x10 12G to zaawansowany router wideo 12G-SDI 10x10 o zerowej latencji, który jednocześnie obsługuje na routerze dowolną kombinację SD, HD i Ultra HD. Urządzenie mieści się w jednym racku, ma 10 wejść 12G-SDI, 10 wyjść 12G-SDI oraz złącza referencyjne. Wyświetlacz LCD na przednim panelu umożliwia podgląd wideo przed routingiem i w przejrzysty sposób wyświetla etykiety routingowe oraz standardy wideo. Routing można wykonać dzięki przyciskom bezpośredniego wyboru oraz dużemu pokrętłu sterowania z elektronicznym sprzęgłem. Posiada także przetaktowanie SDI, zewnętrzne sterowanie poprzez Ethernet i obsługuje wszystkie standardy wideo SDI aż do 2160p60.

Blackmagic Videohub 12G eliminuje plątaninę kabli, bo pozwala podłączyć cały sprzęt SDI do routera, a następnie połączyć go elektronicznie. Nie są potrzebne złożone schematy systemowe. Możesz podłączyć dowolne wejście wideo do dowolnego wyjścia wideo lub nawet pojedyncze wejście wideo do wielu wyjść wideo. Oznacza to, że monitory mogą wyświetlać każde źródło w studiu. Zapewnia pełną elastyczność, aby sprostać nieustającym zmianom, a nawet nagłym sytuacjom. Pozwala korzystać z wielu nagrywarek HyperDeck do redundantnego masteringu lub też kierować obraz do wielu procesorów strumieniowych dla wszystkich platform nadawczych. Blackmagic Videohub 12G to także świetne rozwiązanie, jeśli chcesz dodać dodatkowe wejścia do miksera ATEM.

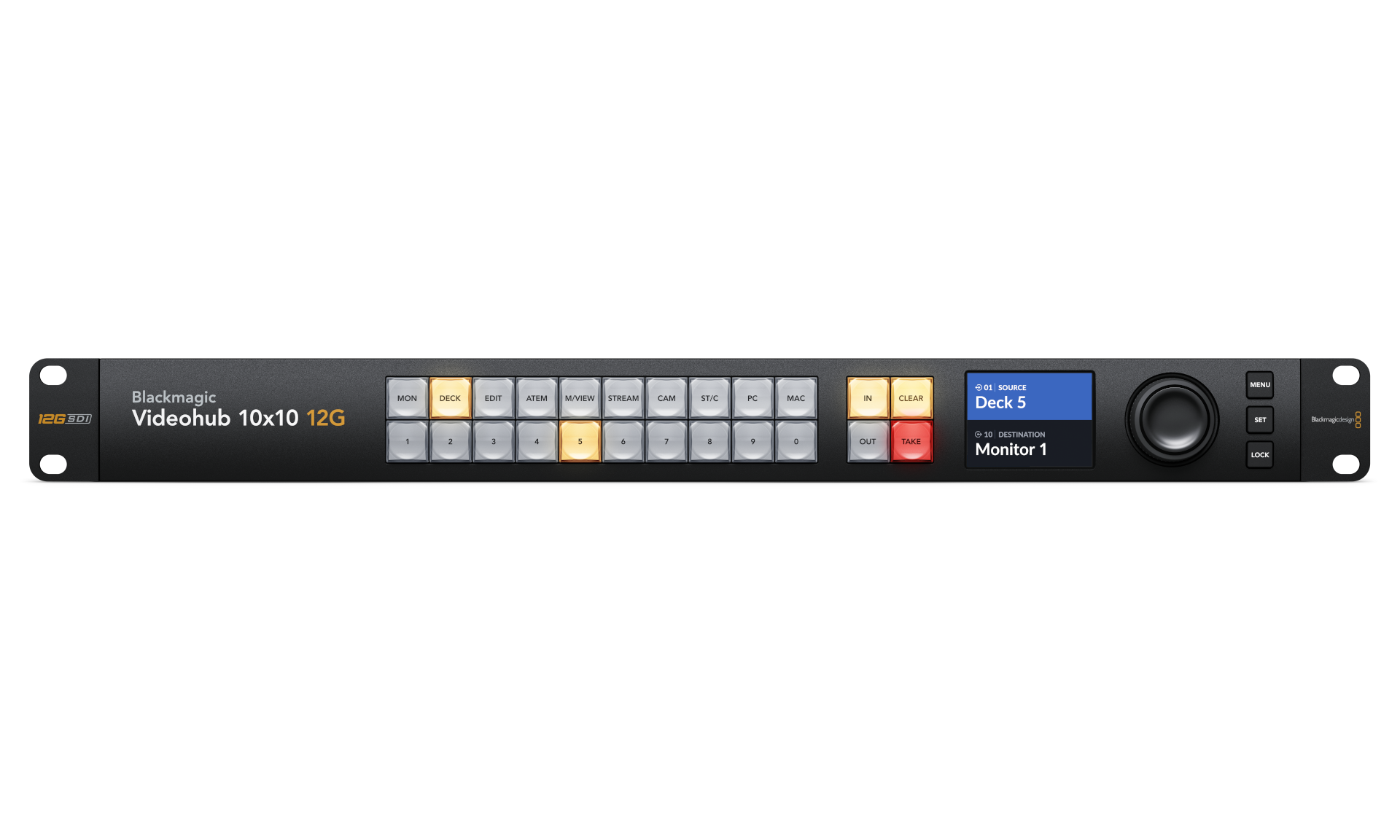

Wbudowany przedni panel sterowania pozwala routować wideo, zapewniając idealne rozwiązanie dla racków do produkcji na żywo, które nie mają miejsca na dodatkowe panele sprzętowe. Panel przedni przypomina Videohub Master Control Pro i ma pokrętło do przeglądania, przyciski do bezpośredniego wprowadzania prędkości oraz LCD do wyświetlania etykiet. Panel jest wbudowany w router, co pozwala oglądać obraz na żywo na ekranie LCD. LCD posiada też menu umożliwiające zmianę ustawień routera.

Wbudowany LCD oznacza, że Blackmagic Videohub 12G może pokazywać na żywo obraz ze wszystkich wejść routera, pozwalając go zobaczyć przed zmianą kierunku. Pod wideo na żywo wyświetlane są etykiety, by wiadomo było, które wejście jest widoczne na podglądzie. Oznacza to, że możesz przewijać źródła routera w górę i w dół w porządku alfabetycznym oraz widzieć każde wejście jako obraz na żywo, nawet jeśli wejścia są w różnych standardach wideo. Pozwala przewijać obrazy ze swoich połączeń i jednocześnie oglądać je jako wideo na żywo na LCD. Ponadto w przenośnych rackach sprzętowych, gdzie przestrzeń jest ograniczona, routing wizualny umożliwia podgląd wejścia wideo bez dodawania zewnętrznego monitora SDI.

Blackmagic Videohub 12G posiada zaawansowane, wielostrumieniowe połączenia 12G-SDI, dzięki czemu obsługuje każdy format wideo SD, HD i Ultra HD do 2160p60 i połączy się z każdym sprzętem SD, HD-SDI, 3G-SDI, 6G-SDI i 12G-SDI. Ponadto Blackmagic Videohub 12G obsługuje też routing dowolnego standardu wideo na tym samym routerze w tym samym czasie. Oznacza to, że w modelu 10x10 można jednocześnie routować do 10 różnych standardów wideo. 12G-SDI oferuje wysoki klatkaż Ultra HD poprzez pojedyncze połączenie BNC, działające ze wszystkimi zwykłymi urządzeniami HD. Dzięki 12G-SDI otrzymujesz technologię przyszłości, która łączy się z posiadanym przez Ciebie sprzętem teraz i w przyszłości.

Videohub posiada wbudowane przetaktowanie SDI na każdym wejściu 12G-SDI. Przetaktowanie SDI regeneruje sygnał wideo dla maksymalnej jakości obrazu. To niezwykle ważne, bo dłuższe kable wideo pogarszają sygnał. Drogie, wysokiej klasy kable „cyfrowe” trochę pomagają, ale wciąż nie są w stanie wyeliminować utraty integralności sygnału spowodowanej wydłużaniem kabli. Przetaktowanie SDI wszystkich urządzeń SDI w studiu zapewnia zregenerowany sygnał z ulepszoną fluktuacją. Oznacza to dłuższe kable i brak zakłóceń w obrazie.

Wszystkie routery Blackmagic Videohub mogą być zdalnie sterowane, co ma kluczowe znaczenie w dużych studiach nadawczych, gdzie sprzęt podłączony do routera znajduje się w różnych częściach budynku. Dostępne są 2 różne rodzaje panelu sprzętowego. Videohub Master Control Pro jest podobny do panelu przedniego i posiada pokrętło, LCD oraz przyciski skrótów. Natomiast model Videohub Smart Control Pro posiada wszystkie przyciski i jest zaprogramowany tak, że panel steruje jednym wyjściem routera z każdym przyciskiem zaprogramowanym na wejście routera. Następnie można po prostu szybko przełączać przyciski panelu, aby natychmiast zmienić wyjście routera. Najlepiej działa po zainstalowaniu urządzeń Smart Panel pod każdym monitorem wideo.

Jeśli potrzebujesz niedrogiego zewnętrznego sterowania routerem, to Videohub Software Control jest idealne, bo można je pobrać za darmo! Videohub Software Control jest dostępne dla Mac i Windows, więc możesz je uruchomić na komputerach, których już używasz do pracy twórczej. Oprogramowanie posiada duże przyciski. Każdy przycisk można dostosować do wejścia lub wyjścia routera i ma przypisaną ikonę, która pomaga w jego wizualnej identyfikacji. Duże przyciski są świetne w przypadku komputera z ekranem dotykowym, gdzie oprogramowanie staje się pełnoekranowym panelem sterowania XY. Możesz nawet pobrać wersję oprogramowania dla Apple iPad.

Główne cechy:

• Zerowa latencja 12G-SDI obsługuje SD, HD, Ultra HD do 2160p60.
• Wbudowany panel sterowania z bezpośrednimi przyciskami i sterowaniem pokrętłem.
• Wyświetlacz LCD z wideo na żywo i etykietami do wizualnego routingu.
• Przetaktowanie SDI na wszystkich wejściach 12G-SDI.
• Kompatybilny z panelem sterowania Videohub Master Control Pro i Videohub Smart Control Pro.
• Obsługuje Videohub Software Control dla systemów Mac, Windows i iPad.
• Zawiera bezpłatny pakiet SDK w celu integracji z nadawczymi systemami automatyki.
• Ethernet umożliwia zdalne sterowanie za pomocą zewnętrznych sprzętowych lub programowych paneli sterowania.
• Dostępny w 13 popularnych językach.

Więcej na stronie Blackmagic Design

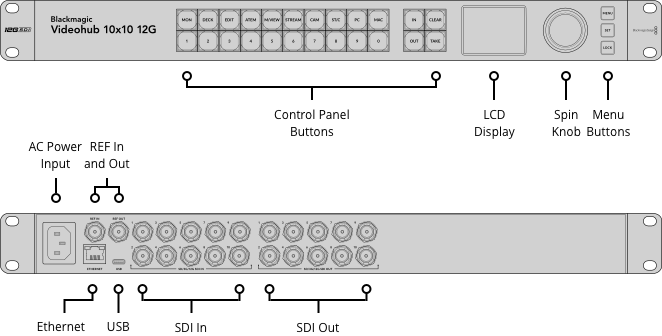

Łącza

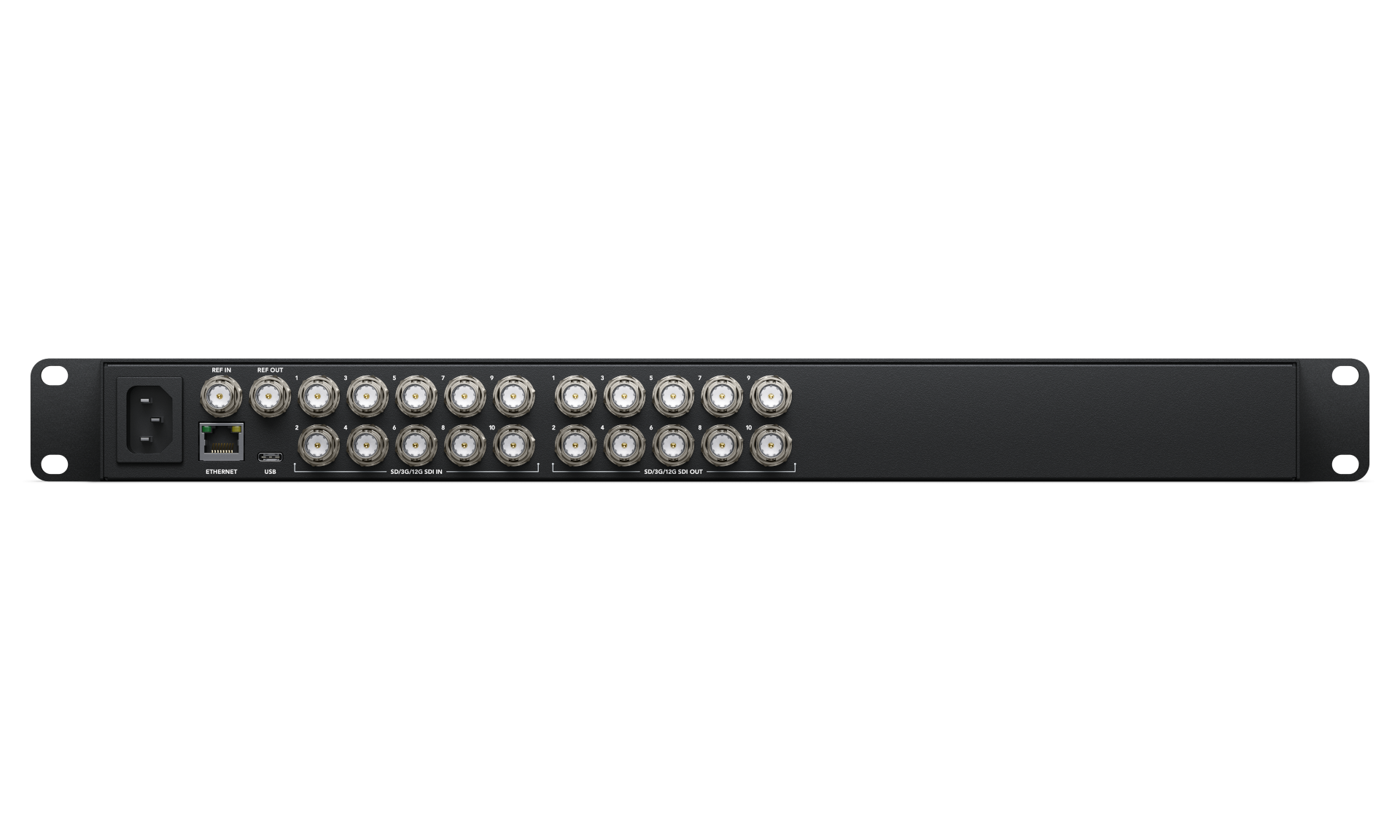

Wejścia wideo SDI: 10

Wyjścia wideo SDI: 10

Prędkość SDI: DVB-ASI, 270Mb, 1,5G, 3G, 6G, 12G.

Ponowna synchronizacja wejścia wideo: Brak

Przetaktowanie SDI: Na wszystkich wyjściach SDI.

Wejścia referencyjne: Tri-Sync lub Black Burst.

Wyjścia referencyjne: Wyjście pętli odcinającej sygnał referencyjny.

Ethernet: Obsługuje 10/100/1000 BASE-T.

Interfejs komputera: USB typu C

Standardy

Standardy wideo SDI: 525i59.94 NTSC, 625i50 PAL

Standardy wideo HD: 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60, 1080PsF23,98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30

Standardy wideo 2K: 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI, 2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI

Standardy wideo Ultra HD: 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60

Standardy wideo 4K: 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI

Zgodność SDI: SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M poziom A i B
SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-10, ITU‑R BT.656 i ITU‑R BT.601

Próbkowanie audio SDI: Telewizyjna standardowa częstotliwość próbkowania 48kHz i 24-bit.

Próbkowanie wideo SDI: YUV 4:2:2 i RGB 4:4:4

Precyzja kolorów SDI: 10-, 12-bitowy RGB 4:4:4 we wszystkich trybach HD i 2K, tryby Ultra HD do 2160p30 oraz 4K do 4Kp30 DCI, 10-bitowy YUV 4:2:2 we wszystkich trybach.

Przestrzeń barw SDI: REC 601, REC 709, REC 2020

Automatyczne przełączanie SDI: Automatycznie wybiera między 270Mb SD-SDI, 1,5G HD-SDI, 3G poziom A i poziom B HD-SDI, 6G HD-SDI, 12G-SDI i DVB-ASI na każdym wejściu, dzięki czemu każde wejście może obsługiwać inny standard telewizyjny.

Obsługa metadanych SDI: Dane pomocnicze identyfikujące zawartość wideo zgodnie z SMPTE 352M.

Sterowanie

Wbudowany panel sterowania: 24 przyciski do lokalnego sterowania Videohub z 3 przyciskami i pokrętłem wyszukiwania do sterowania menu. Kolorowy 2,2-calowy wyświetlacz.

Zewnętrzny panel sterowania: Zawiera panel sterowania oprogramowania Blackmagic Videohub dla komputerów Mac i Windows. Obsługuje panele sprzętowe Videohub Smart Control Pro i Videohub Master Control Pro. Zawiera Blackmagic Videohub SDK i Ethernet Videohub Control Protocol.

Przyłącze panelu sterowania: Ethernet

Oprogramowanie

Sterowanie oprogramowaniem: Sterowanie routerem jest darmowe dla Windows™ i Mac™.

Aktualizacja oprogramowania wewnętrznego: Poprzez dołączoną aplikację aktualizującą.

Systemy operacyjne:

• Mac 12.0 Monterey,
• Mac 13.0 Ventura lub nowsza wersja
• Windows 10, 64 bity.
• Windows 11.

Wyświetlacz

Wyświetlacze: Wbudowany 2,2-calowy LCD do wideo i ustawień menu.

Wymogi zasilania

Zasilanie: 1 x wewnętrzne AC 100 - 240V 50/60Hz. Wymagany kabel zasilający IEC.

Zabezpieczenie przed awarią zasilania: Połączenia punktów krzyżowych zachowane i przywrócone natychmiast po włączeniu zasilania.

Zużycie energii: 20,8 W maksimum.

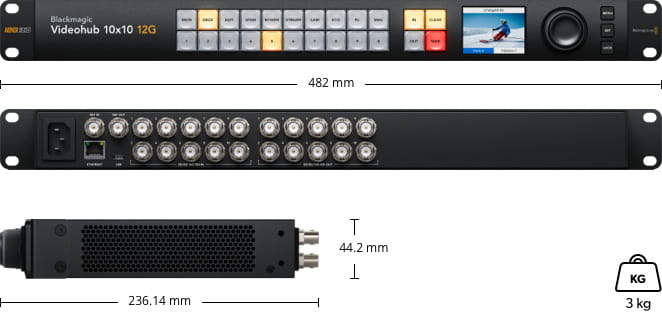

Instalacja fizyczna: Wysokość 1 jednostki rackowej.

Specyfikacje fizyczne i środowiskowe

Temperatura robocza: 0°C do 40°C (32° do 104°F)

Temperatura przechowywania: -20°C do 60°C (-4° do 140°F)

Wilgotność względna: 0% - 90% kondensacja nie występuje
