Blackmagic ATEM 4 M/E Constellation IP

Nowość zaprezentowana na targach NAB 2026 - dokładny termin pierwszych dostaw wymaga potwierdzenia.
Zamów już dzisiaj lub zapisz się listę oczekujących na info@cyfrowarepublika.pl

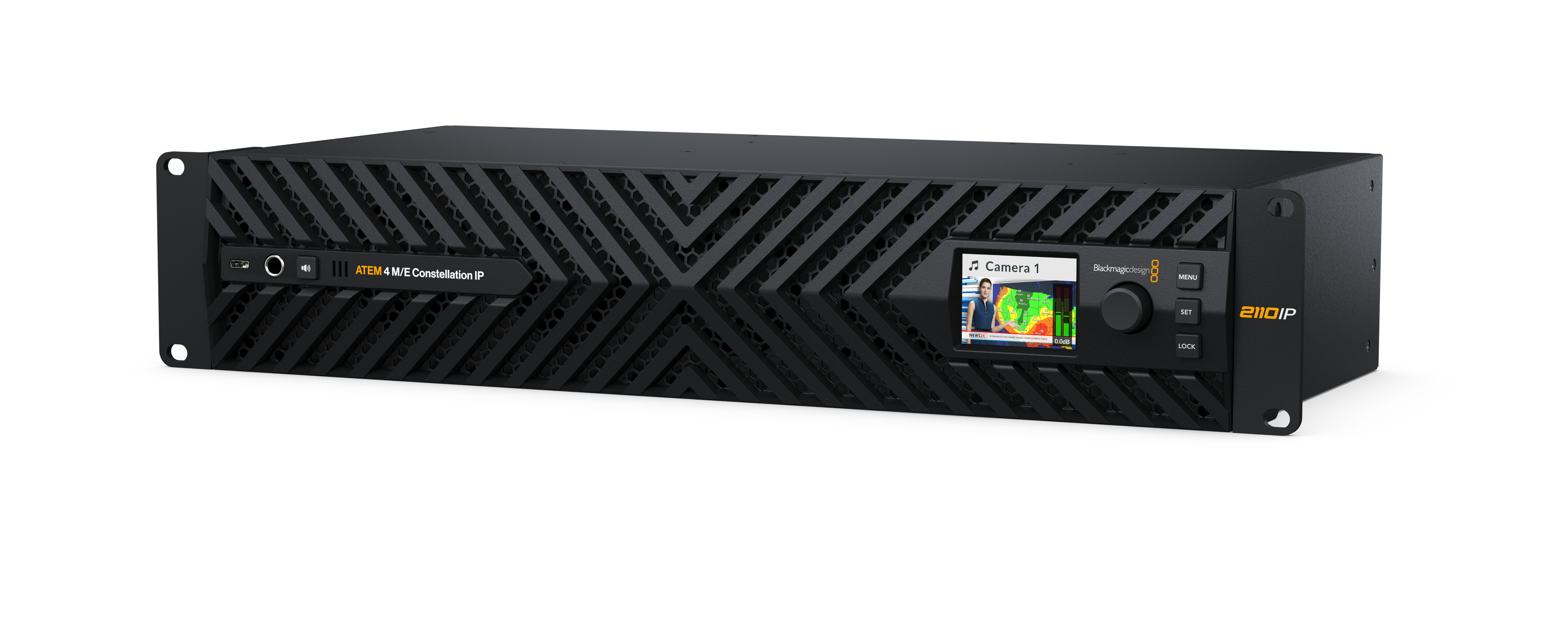

ATEM 4 M/E Constellation IP to zaawansowany mikser do produkcji na żywo o wydajnej konstrukcji, obsługujący w pełni natywny standard SMPTE-2110 i wykorzystujący szybkie połączenia Ethernet 100G. Razem z wersją ATEM 4 M/E Constellation IP  Plus, oba nowe miksery posiadają wszystkie zaawansowane funkcje dotychczasowych mikserów ATEM Constellation opartych na standardzie SDI, dzięki czemu są one znane użytkownikom i umożliwiają płynne przejście między mikserami obsługującymi standard SMPTE-2110 a mikserami opartymi na standardzie SDI, jeśli w obiekcie znajdują się oba rodzaje urządzeń.

Zaprojektowane z myślą o wysokiej klasy transmisjach telewizyjnych i produkcjach na żywo, nowe modele charakteryzują się systemem chłodzenia od przodu do tyłu, rozbudowaną redundancją, obsługą standardu SMPTE-2022-7 na wszystkich portach wideo 100G, redundantnymi portami zegara PTP. Ponadto wszystkie złącza wideo IP są w pełni redundantne i kompatybilne z SMPTE-2022-7. Ma 32 wejścia i 28 wyjść, 16 kluczy ATEM Advanced, 4 multiview i 2 procesory SuperSource, oferując łącznie 12 DVE.

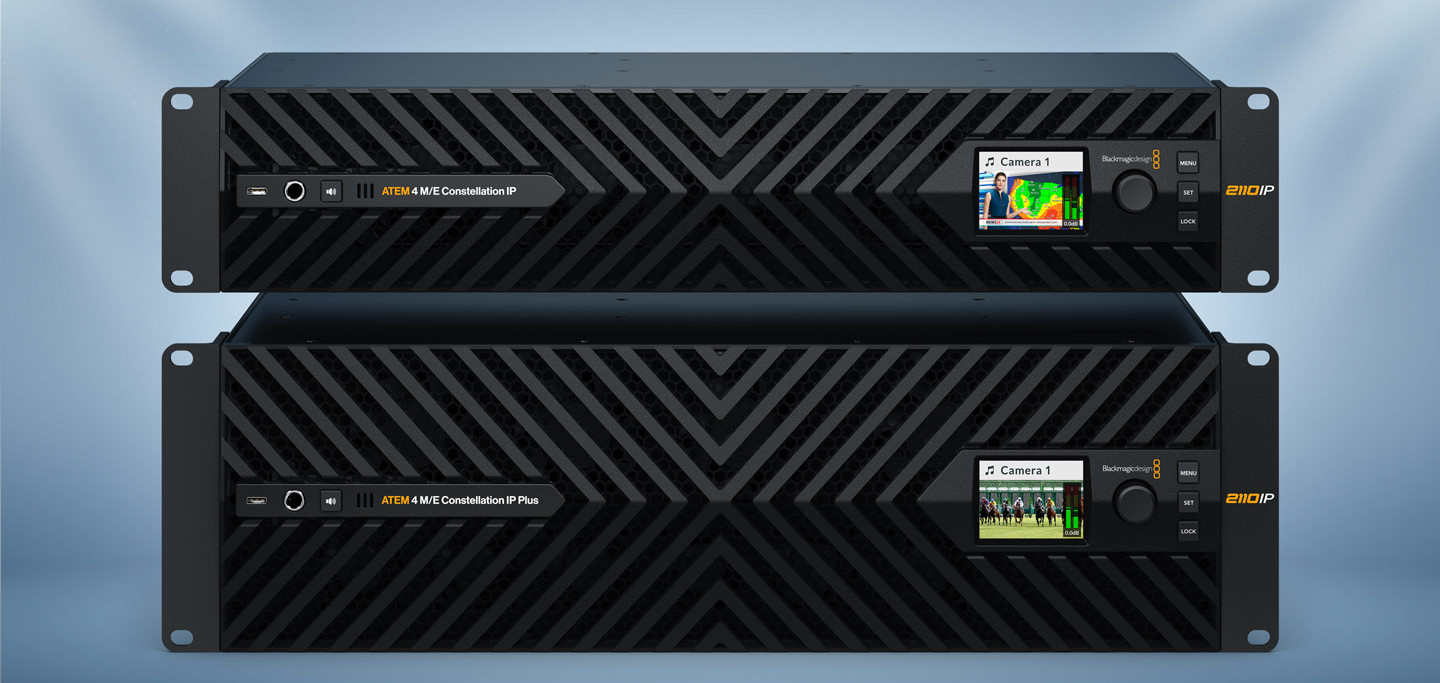

Dostępne wersje ATEM 4 M/E Constellation IP

Standardowy model - ATEM 4 M/E Constellation IP - oferuję 4 M/E i posiada 32 wejścia SMPTE-2022-7 z konwersją standardów wykorzystujące 4 podwójne, redundantne złącza Ethernet 100G, a także 24 wyjścia SMPTE-2110, 16 kluczy ATEM Advanced, 4 multiview i 2 SuperSource, zapewniając łącznie 12 DVE.

Najbardziej zaawansowany - ATEM 4 M/E Constellation IP  Plus - oferuję 4 M/E Plus i ma 64 wejścia SMPTE-2022-7 z konwersją standardów wykorzystujące 8 podwójnych, redundantnych złączy Ethernet 100G, a także 48 wyjść SMPTE-2022-7, 16 kluczy ATEM Advanced, 4 multiview i 2 SuperSource, zapewniając łącznie 12 DVE.

Jak rozbudować?

Aby podłączyć sprzęt SDI, wystarczy dodać np. Blackmagic SDI Expander 8x12G. Jest dwukierunkowy, posiada 8 wejść 12G‑SDI oraz 8 wyjść 12G‑SDI, zarówno do przechwytywania, jak i odtwarzania. Dzięki licznym portom Ethernet można podłączyć miks sygnałów wideo IP i SDI.

Aby dodać wideo IP 10G podłącz sprzęt SMPTE-2110 za pomocą niedrogiego łącza Ethernet 10G, dodając Blackmagic StudioBridge 10G PWR. Rozdziela pojedynczy port Ethernet ATEM na 8 połączeń wideo IP 2110 Ethernet 10G, a dodatkowo zapewnia zasilanie PoE++ 90 W na każdym porcie Ethernet 10G.

Możesz wykorzystać też dowolny port ATEM wideo IP 2110 Ethernet 100G do podłączenia 8 kanałów wejścia i wyjścia miksera za pośrednictwem jednego łącza! Wystarczy podłączyć go do Blackmagic Ethernet Switch 820. Umożliwia to routing do sprzętu IP oraz SDI!

Bogactwo możliwości SMPTE-2110

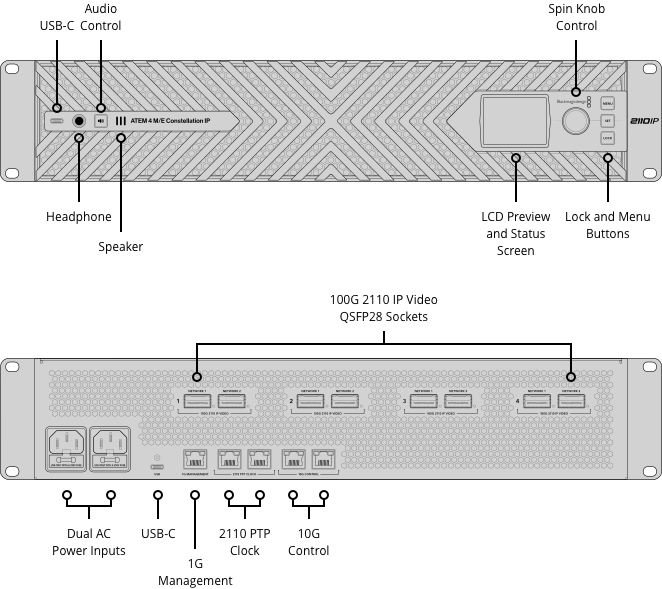

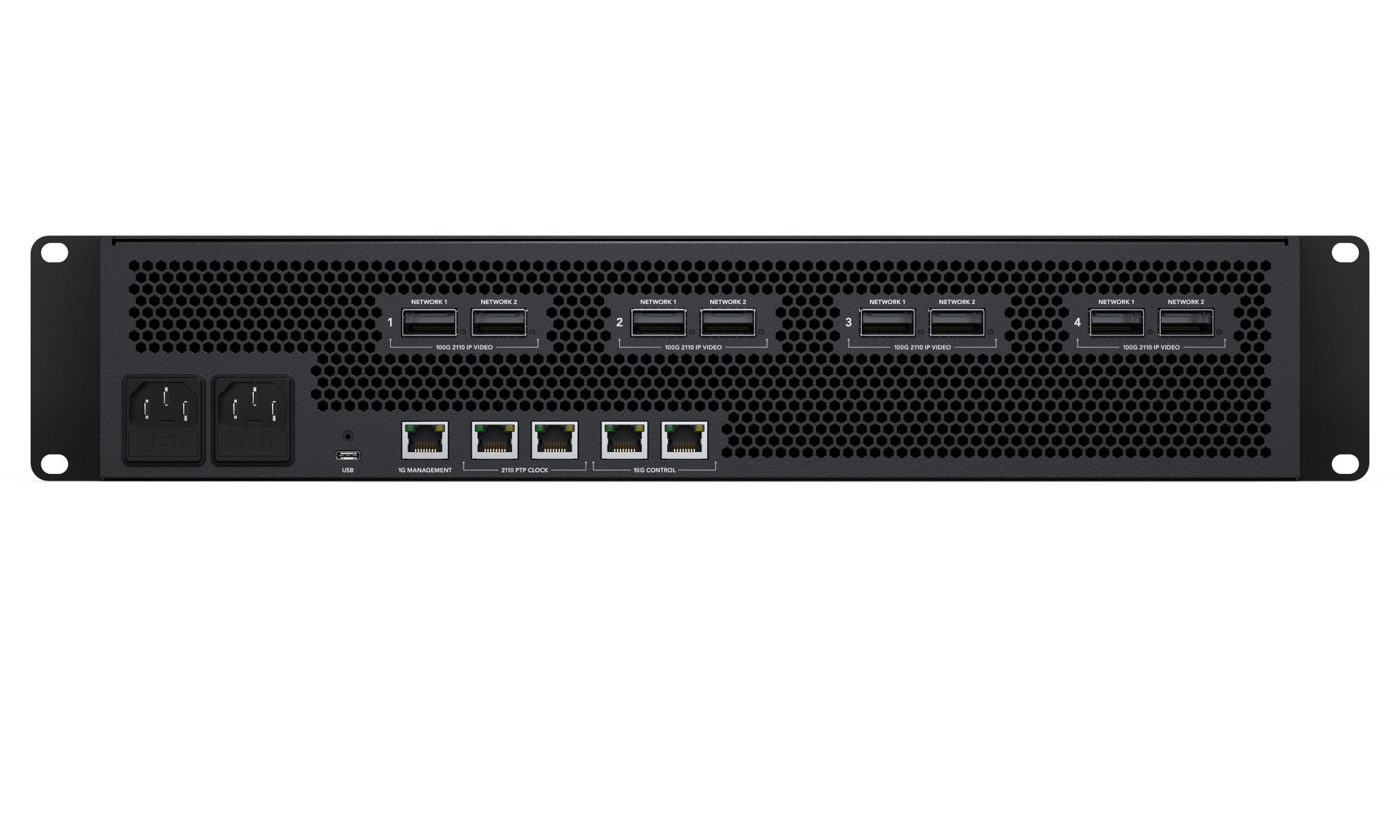

ATEM 4 M/E Constellation IP posiada liczne złącza SMPTE-2110 wykorzystujące Ethernet 100G i obsługujące 8 kanałów wejściowego wideo i 8 kanałów wyjściowego wideo na każdym złączu. Mikser następnie przypisuje wejścia i wyjścia do licznych złączy Ethernet 100G. Każde łącze Ethernet 100G ma dwa oddzielne złącza obsługujące redundancję SMPTE-2110, co umożliwia podłączenie każdego portu do osobnego przełącznika sieciowego. SMPTE 2022-7 Seamless Protection Switching przesyła 2 identyczne kopie obrazu i dźwięku przez każde z połączeń. Następnie po stronie odbiorcy porównuje przychodzące pakiety RTP według numeru sekwencji i rekonstruuje idealną klatkę wideo z pakietu pikseli, który przychodzi jako pierwszy. Działa bez żadnych zakłóceń.

Jedną z zalet wideo SMPTE-2110 jest fakt, że wszystkie sieciowe źródła wideo zazwyczaj używają tego samego standardu. Jednak produkcja na żywo nie zawsze jest tak przejrzysta w praktyce, bo rzeczywistość potrafi być chaotyczna. Czasem klienci muszą zarządzać źródłami wideo, które nie korzystają z tego samego standardu wideo, co ich mikser ATEM. ATEM 4 M/E Constellation IP rozwiązuje ten problem, ponieważ każde wejście kanału wideo posiada dedykowany konwerter standardów. Oznacza to, że standard wszystkich źródeł wideo zostanie automatycznie dostosowany do standardu miksera. Wystarczy przekierować dowolne źródło wideo do ATEM 4 M/E Constellation IP, aby uzyskać stabilne źródło wideo. Wszystko działa bez zarzutu.

Znane funkcje ATEM Constellation

ATEM 4 M/E Constellation IP obsługuje wszystkie popularne, nadawcze standardy wideo, a konwertery standardów na każdym kanale wejściowym pozwalają klientom jednocześnie pracować z różnymi standardami wideo. ATEM 4 M/E Constellation IP można przełączyć na różne standardy telewizyjne HD i Ultra HD, w tym 720p, 1080i, 1080p i 2160p, aż do 60p. Ma to kluczowe znaczenie, gdy klienci muszą błyskawicznie dostosować się do wymogów zlecenia w dowolnym miejscu na świecie. Ponadto wciąż klienci mogą przesyłać sygnał sterowania, talkback i tally do sprzętu SDI po podłączeniu do Blackmagic SDI Expander 8x12G. Następnie można podłączyć te wyjścia SDI miksera z powrotem do kamery dla sygnału zwrotnego programu, sterowania kamerą i talkback.

Obsługuje Fairlight Live do miksowania dźwięku przestrzennego

Fairlight Live to najbardziej zaawansowane na świecie oprogramowanie 2110 do miksowania dźwięku na potrzeby transmisji i wydarzeń na żywo. Obsługuje też routing audio do i z mikserów ATEM Constellation przez USB. W odróżnieniu od mikserów sprzętowych natywnie obsługuje dźwięk stereo, przestrzenny oraz immersyjny. Posiada zaawansowane funkcje, jak obsługa wtyczek innych producentów, Solo AFL/PFL, talkback czy zaawansowane elementy sterujące wejściem, na przykład zdalne wzmocnienie czy dwa wejścia. Klienci otrzymują także odtwarzacz sygnałów dźwiękowych, snapshoty, wewnętrzną macierz i nie tylko. Mogą też mieć uruchomiony więcej niż jeden system dla wielu użytkowników jednocześnie lub dla pełnej redundancji.

Wszystkie miksery ATEM 4 M/E Constellation posiadają wbudowany talkback, który wykorzystuje kanały 15 i 16 do dwukierunkowej komunikacji z kamerami Blackmagic Design. Fairlight Live ma wiele magistrali talkback, a także pełny routing kanału audio na ATEM 4 M/E Constellation IP, co oznacza, że zapewni tyle magistrali talkback, ile będzie potrzebnych. Klienci otrzymują jeszcze lepszy talkback, w tym pętle kamery i inżynierskie, magistrale komentatorów i oddzielne miksy dla każdego użytkownika, a wszystko to w oprogramowaniu Fairlight Live. Wystarczy przekierować magistralę talkback do kanałów 15 i 16 dowolnego wybranego wyjścia ATEM, a następnie przesłać to wyjście do kamer lub stanowisk komentatorów, które mają korzystać z tej magistrali talkback.

Nadawcza konstrukcja ATEM 4 M/E Constellation IP ma chłodzenie od przodu do tyłu, co ogranicza przestrzeń na elementy sterujące na panelu. Ten problem można rozwiązać, dodając ATEM Monitoring Rack Panel, który ma te same elementy sterujące, co modele ATEM Constellation SDI, ale stanowi połączenie niezależnego konwertera monitorowania i panelu sterowania. Posiada konstrukcję do montażu w racku z wysokiej jakości przyciskami do obsługi miksera ATEM 4 M/E Constellation IP. Ma nawet dedykowany port Ethernet. Działa też jako redundantny konwerter Ethernet 10G SMPTE-2110-7 na 12G-SDI i HDMI więc klienci mogą podłączyć lokalne monitorowanie wideo. Panel sterowania posiada nawet 5-pinowe złącze talkback.

Charakterystyka ATEM 4 M/E Constellation IP

• Zaawansowany, natywny mikser do produkcji na żywo SMPTE-2110.
• Do 64 wejść wykorzystujących 8 zestawów redundantnych połączeń Ethernet 100G zależnie od wersji
• Obsługuje wideo 12G-SDI lub IP SMPTE-2110.
• Redundantny Ethernet 100G dla pełnej zgodności z SMPTE-2022-7.
• Obsługuje przełączanie w stylu magistrali cięcia lub profesjonalnego miksowania efektów.
• Pełna konwersja standardów i ponowna synchronizacja na wszystkich wejściach.
• Wyjście USB działa jako kamera internetowa i obsługuje wszystkie oprogramowania wideo.
• Obsługuje wszystkie sprzętowe i programowe panele sterowania ATEM.
• Obejmuje do 4 niezależnych, konfigurowalnych widoków multiview.
• Zawiera DVE oraz przejścia mix, wipe i stinger.
• Oferuje łącznie do 4 DVE.
• Nośniki wewnętrzne dla zdjęć i ruchomych grafik.
• Zawiera 4 klucze chroma ATEM Advanced na każdy rząd M/E.
• Zawiera do 2 SuperSource, z których każde posiada 4 DVE.
• Obsługuje miksowanie dźwięku w programie Fairlight Live.
• Profesjonalny talkback kompatybilny z ClearCom i RTS.
• Zawiera darmowy ATEM Software Control Panel dla Mac i Windows.
• Kompatybilny z ATEM Monitoring Rack Panel.
• Kompatybilny z ATEM Camera Control Panel.
• Wszystkie funkcje są dostępne bez żadnych dodatkowych opłat za użytkowanie.
