Sieci IP 2110 10G
2 x złącza RJ45 10G.
Obsługuje redundantną dystrybucję ST 2022-7 strumieni IP przez dwie sieci 2110.
Nowość zaprezentowana na targach NAB 2026 - dokładny termin pierwszych dostaw wymaga potwierdzenia.
Zamów już dzisiaj lub zapisz się listę oczekujących na info@cyfrowarepublika.pl

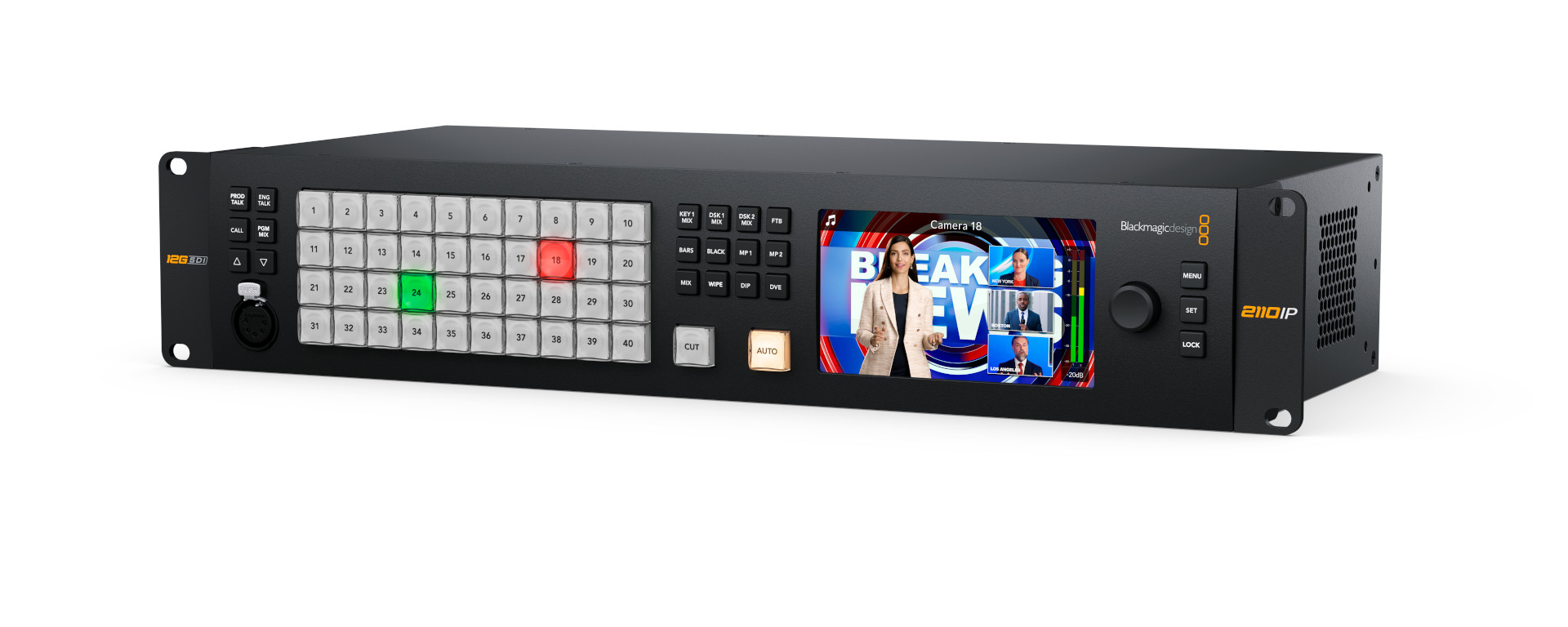

ATEM Monitoring Rack Panel 40 to połączenie konwertera monitorowania i panelu sterowania, który można używać z mikserami do produkcji na żywo ATEM Constellation IP, w obudowie o wymiarach 2U i przeznaczony do montażu w racku. Zawiera 40 przycisków do sterowania mikserem ATEM oraz złącze talkback na panelu sterowania. Konwerter wideo posiada dwa redundantne złącza Ethernet 10G SMPTE-2110, które są konwertowane na 2 wyjścia 12G-SDI oraz jedno wyjście HDMI. Obraz wideo jest również wyświetlany na wbudowanym ekranie LCD konwertera. Wystarczy zamontować go w racku i używać podczas konfiguracji lub monitorowania zadań.
Konstrukcja w stylu nadawczym ATEM 4 M/E Constellation IP ma chłodzenie od przodu do tyłu, co ogranicza przestrzeń na elementy sterujące na panelu. Ten problem można rozwiązać, dodając do racka ATEM Monitoring Panel, który ma te same elementy sterujące, co modele ATEM Constellation SDI, ale stanowi połączenie niezależnego konwertera monitorowania i panelu sterowania. Posiada konstrukcję do montażu w racku z wysokiej jakości przyciskami do obsługi miksera ATEM 4 M/E Constellation IP. Ma nawet dedykowany port Ethernet. Działa też jako redundantny konwerter Ethernet 10G SMPTE-2022-7 na 12G-SDI i HDMI do lokalnego monitorowania wideo. Panel sterowania posiada nawet 5-pinowe złącze talkback.
„Chłodzenie od przodu do tyłu w ATEM Constellation IP wiązało się z koniecznością usunięcia z przedniego panelu elementów sterujących, które można znaleźć w modelach ATEM Constellation SDI” – powiedział Grant Petty, dyrektor generalny Blackmagic Design. „Jednak elementy sterujące na przednim panelu idealnie nadają się do konfiguracji w trakcie wydarzeń lub testów technicznych, więc przerobiliśmy panel ATEM 2 M/E Constellation 4K, zamieniając go nie tylko w panel sterowania, ale również w konwerter wideo do monitorowania HDMI lub SDI”.

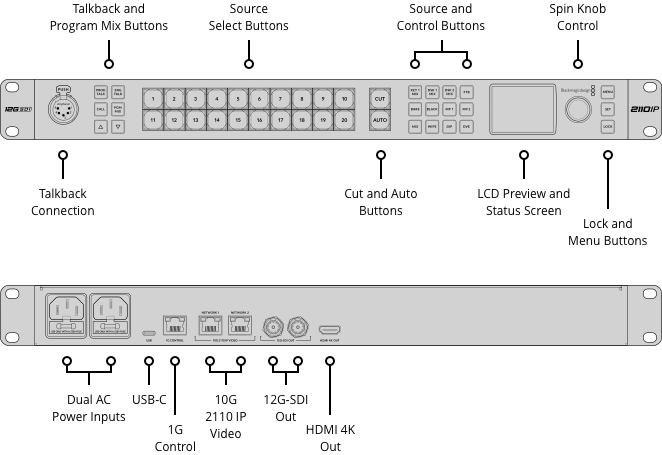

Charakterystyka ATEM Monitoring Rack Panel
- Konwerter do monitorowania wbudowany w panel sterowania ATEM z konstrukcją do montażu w racku.
- Konwersja 10G Ethernet SMPTE-2110 na sygnały wyjściowe 12G-SDI i HDMI.
- 2 redundantne porty Ethernet 10G w pełni zgodne z SMPTE-2022-7.
- Zawiera dedykowane łącze NMOS do routingu źródeł IP.
- LCD na panelu sterowania do monitorowania wideo i mierników audio.
- Panel sterowania zawiera 5-pinowe złącze nadawcze talkback.
- Podwójne, redundantne zasilanie AC dla niezawodnej transmisji.
Więcej o rodzinie Blackmagic 2110 IP Converter i ATEM Constellation IP

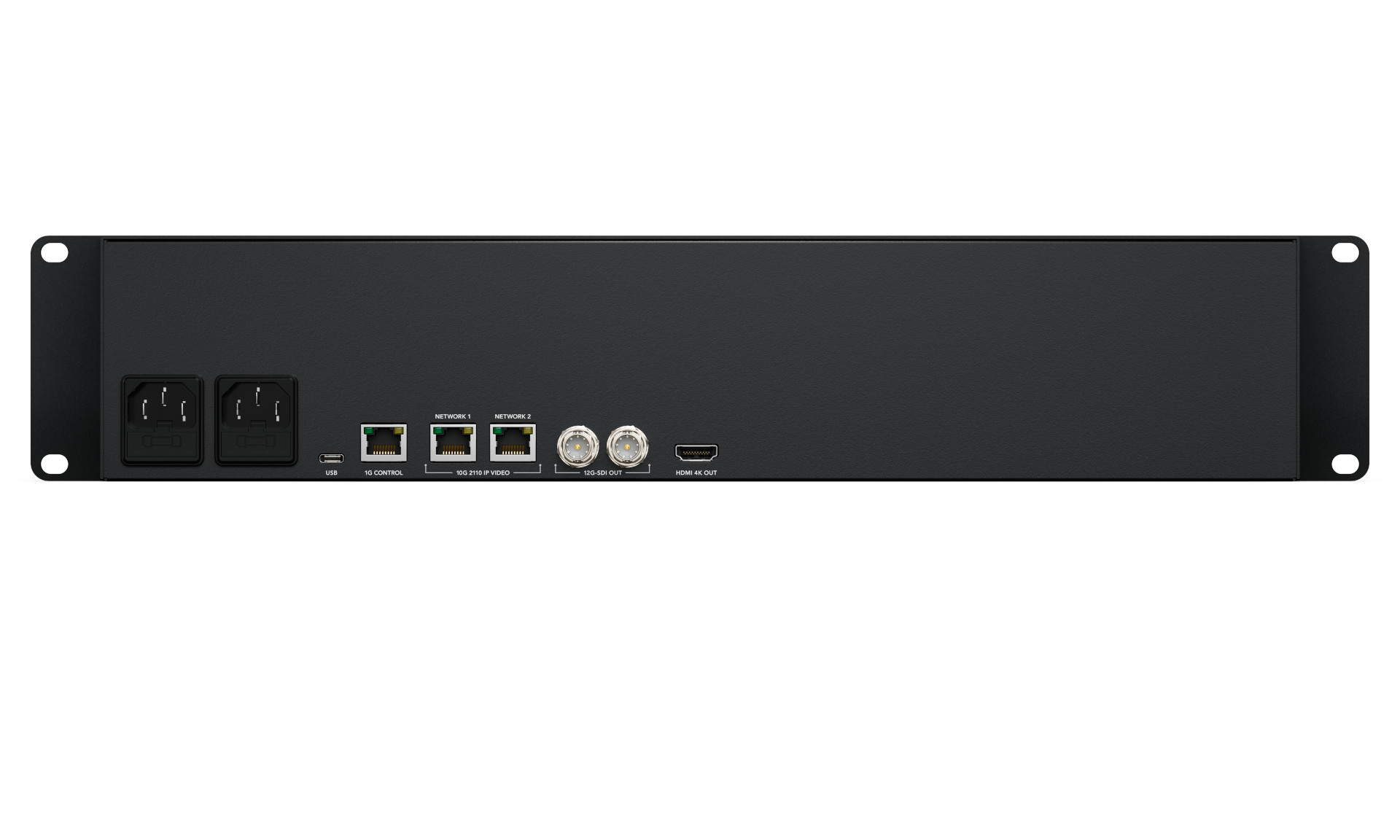

Łącza
10G Control Network
1 x złącze RJ45 1G do podłączania miksera i sterowania NMOS.
Całkowita liczba wejść wideo
1
Całkowita liczba wyjść wideo
3
Wyjścia wideo SDI
2
Prędkość SDI
1,5G, 3G, 6G, 12G.
Wyjścia wideo HDMI 2.0
1
Wejścia audio IP SMPTE ST-2110
16 kanałów audio wbudowanych w każdy strumień wideo IP 2110 przesyłany przez sieć Ethernet 100G.
Wyjścia audio IP SMPTE ST-2110
16 kanałów audio wbudowanych w każdy strumień wideo IP 2110 przesyłany przez sieć Ethernet 100G.
Wyjścia audio SDI
16 kanałów audio wbudowanych na wszystkich wyjściach SDI.
Wyjścia Audio HDMI
8 kanałów audio wbudowanych na wyjściu HDMI.
Talkback
1 x 5-pinowe złącze XLR talkback.
Interfejs komputera
1 x USB typu C dla narzędzia konfiguracyjnego i aktualizacji oprogramowania.
Zasilanie
2 x wejścia zasilania IEC C14.
Standardy
Standardy wideo HD
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60
Standardy wideo Ultra HD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60.
Zgodność SMPTE
SMPTE 2110‑20, SMPTE 2110‑21, SMPTE 2110‑30, SMPTE 2110‑40, SMPTE 2022‑7
Próbkowanie wideo
4:2:2
Precyzja kolorów
10-bitowa.
Przestrzeń barw SDI
Rec. 709, Rec. 2020
Zgodność IP wideo
SMPTE 2110-20 (nieskompresowane wideo)
IGMP v2
SMPTE 2110-21 (kształtowanie ruchu)
Nadawca: Wąskie
Odbiorca: Wąskie, Szerokie Synchroniczne, Asynchroniczne
SMPTE 2110-30 (PCM)
Poziom zgodności audio: Poziom C
SMPTE 2110-40 (dane pomocnicze)
Pełen dostęp do całego strumienia danych pomocniczych SMPTE. Obejmuje RP 188/SMPTE 12M-2, napisy i statyczne metadane HDR.
Kodek
Kodek Blackmagic IP10 opcjonalny dla 2160p59.94 i 2160p60 jako wideo IP 2110.
Protokół Synchronizacji Czasu
IEEE 1588-2008 (PTP v2)
ST 2059-1
ST 2059-2
Wykrywanie i rejestracja NMOS IS‑04
v1.3.2
Peer-to-peer przez mDNS/DNS-SD
Zarządzanie połączeniem NMOS IS‑05
v1.1.2
NMOS BCP-002-01
Grupowanie
NMOS BCP-004-01
Możliwości odbiornika
Specyfikacje produktu
Obsługa talkback
Tak
Sterowanie
Panel przełączania awaryjnego z przodu, panel programowy lub opcjonalny panel sprzętowy.
Wyświetlacz

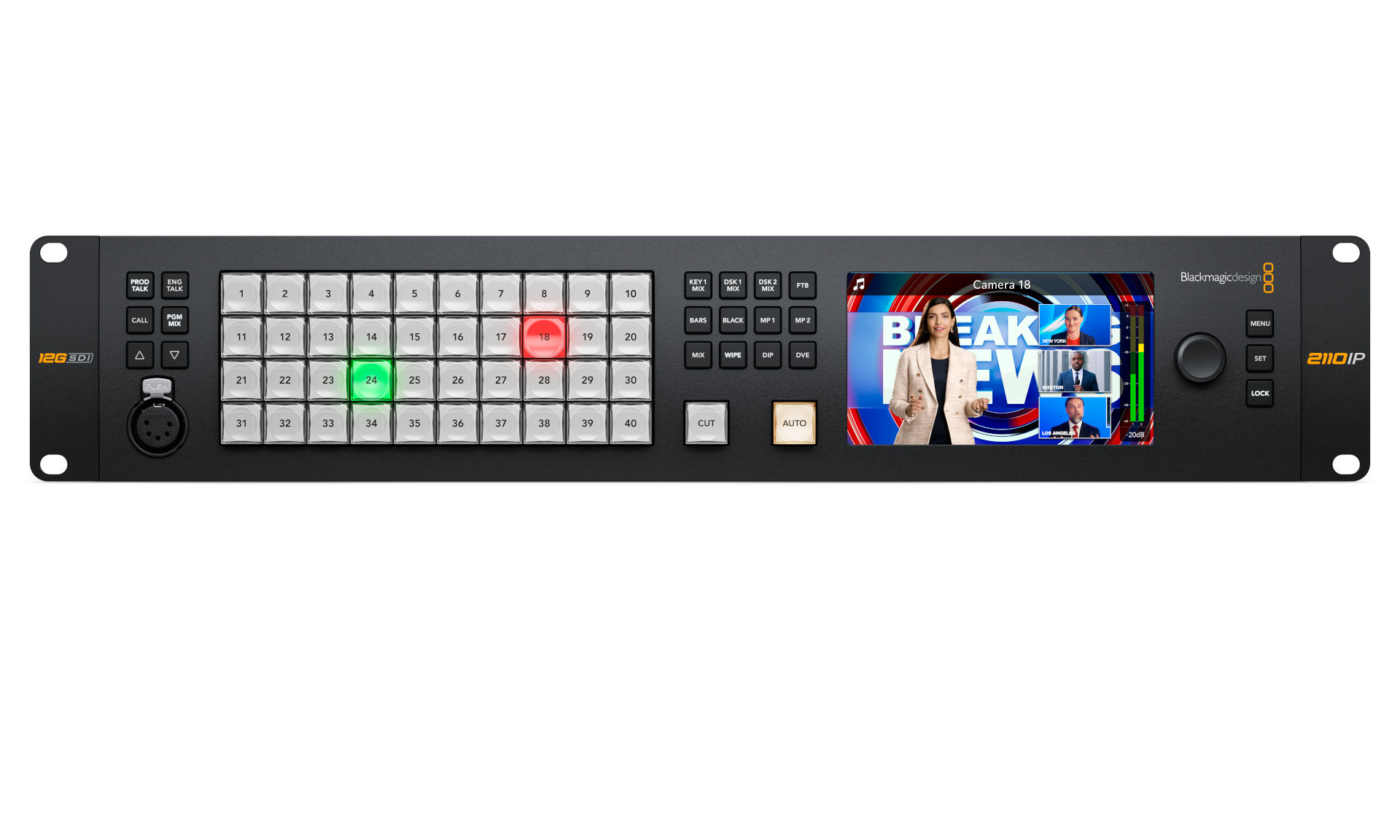

Panel przedni
Wbudowany monitor LCD HD do wyświetlania obrazu, 42 przyciski LED do konfiguracji i przełączania awaryjnego, 8 przycisków źródła, 4 przyciski przejść, 6 przycisków wyboru i miksowania sygnału talkback, pokrętło sterowania menu i przycisk SET, przycisk blokady panelu sterowania.
Oprogramowanie
Zawiera panel sterowania
ATEM Software Control Panel jest dostępny bezpłatnie dla macOS 14.0 Sonoma, macOS 15.0 Sequoia lub nowszych oraz Windows 10 lub 11.
Aktualizacje oprogramowania
Za pomocą bezpośredniego podłączenia USB lub sieci Ethernet do komputerów z systemem Mac lub Windows. Zawiera narzędzie konfiguracyjne ATEM Setup.
Konfiguracja
Za pomocą ATEM Software Control Panel, z wyłączeniem adresu IP miksera ATEM, który jest ustawiany przy użyciu narzędzia konfiguracyjnego ATEM Setup podłączonego przez USB typu C do jego obudowy.
Wymogi zasilania
Zasilanie
2 x wewnętrzne 100-240 V AC 50/60 Hz.
Wejście zasilania
2 x gniazda IEC C14.
Zużycie energii
TBC
Instalacja fizyczna
Instalacja fizyczna
2 jednostki rackowe.

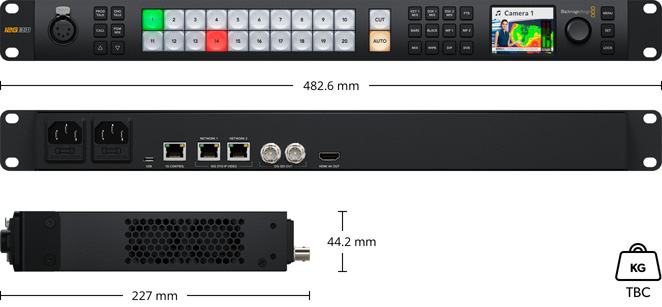

Specyfikacje fizyczne
Specyfikacje środowiskowe
Temperatura robocza
0°C do 40°C (32° do 104°F)
Temperatura przechowywania
-20°C do 60°C (-4° do 140°F)
Wilgotność względna
0% - 90% kondensacja nie występuje
